Końcówka tulejkowa TE 25-18, przekrój: 25mm2, dł. tulejki 18mm (opak 50szt) | TE_25-18/50 Erko

Opis i Kluczowe Cechy

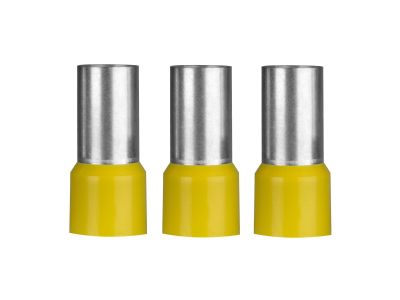

Końcówka tulejkowa TE 25-18 marki ERKO to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających połączeniach w szafach sterowniczych i rozdzielnicach. Przeznaczona do przewodów o przekroju znamionowym wynoszącym 25 mm², pozwala na stabilne przesyłanie energii oraz skuteczne zabezpieczenie końcówek kabli miedzianych typu linka. Długość części stykowej (tulejki) wynosi 18 mm, co gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych.

• Materiał: Wykonana z wysokiej jakości miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo montażu i eksploatacji, stanowiąc barierę dielektryczną.
• Wytrzymałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w trudnych warunkach przemysłowych.
• Zabezpieczenie żył: Skutecznie zapobiega rozwarstwianiu się pojedynczych drutów linki, co eliminuje ryzyko powstawania łuków elektrycznych i przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co jest gwarancją pełnej kompatybilności z profesjonalnymi narzędziami do zaciskania oraz standardowymi zaciskami aparatowymi. Zgodność z tą normą zapewnia powtarzalność parametrów technicznych, co jest kluczowe w projektach wymagających certyfikacji i wysokiej niezawodności systemów zasilania.

Zastosowanie

Końcówki TE 25-18 znajdują szerokie zastosowanie w elektroenergetyce oraz automatyce przemysłowej. Są niezastąpione przy montażu przewodów zasilających w rozdzielnicach głównych, podłączaniu falowników, softstartów oraz dużych styczników. Dzięki odporności na czynniki atmosferyczne, mogą być stosowane w instalacjach zewnętrznych, o ile są chronione odpowiednią obudową o wymaganym stopniu ochrony IP.

Wskazówki Montażowe

Aby uzyskać trwałe i bezpieczne połączenie, należy przestrzegać poniższych zaleceń:

• Przewód o przekroju 25 mm² należy odizolować na długości odpowiadającej długości tulejki (18 mm), dbając o to, by nie uszkodzić żył miedzianych.
• Wprowadzić wszystkie druciki linki do wnętrza tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych o odpowiednim profilu (np. trapezowym lub kwadratowym).
• Po zaciśnięciu należy zweryfikować poprawność osadzenia końcówki – nie powinna ona wykazywać żadnych luzów przy próbie wyciągnięcia.

FAQ

• Czy końcówki TE 25-18 można stosować z przewodami aluminiowymi? Nie, produkt jest dedykowany wyłącznie do miedzianych przewodów wielodrutowych (linek).

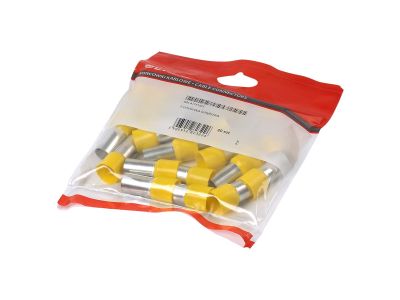

• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 50 sztuk końcówek.
• Jaki jest główny cel cynowania miedzi w tych końcówkach? Cynowanie galwaniczne chroni miedź przed utlenianiem, co jest szczególnie ważne w środowiskach o podwyższonej wilgotności, oraz ułatwia zachowanie niskiej rezystancji przejścia przez długi czas użytkowania.
