Końcówka tulejkowa TE 1,5-8 V, przekrój: 1,5mm2, dł. tulejki 8mm (opak 100szt) | TE_1,5-8V/100 Erko

Opis i Kluczowe Cechy

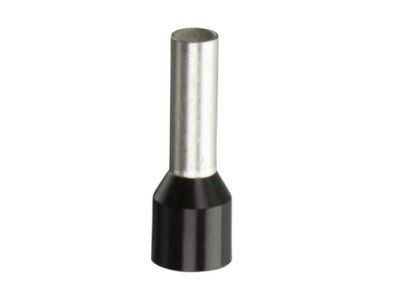

Końcówka tulejkowa TE 1,5-8 V marki ERKO to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 1,5 mm² gwarantuje optymalne dopasowanie do standardowych przewodów sterowniczych i zasilających, zapewniając stabilne przesyłanie energii elektrycznej bez strat na styku. Tulejka o długości 8 mm pozwala na pewne osadzenie w zaciskach aparatury modułowej, listwach zaciskowych oraz złączkach ZUG.

• Materiał: Wykonanie z miedzi cynowanej galwanicznie zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo montażu i eksploatacji, stanowiąc barierę dielektryczną.
• Trwałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Zespolenie żył: Skutecznie zapobiega rozwarstwianiu się pojedynczych drucików miedzi, co eliminuje ryzyko iskrzenia i zwarć wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co jest gwarancją pełnej kompatybilności z profesjonalnymi narzędziami do zaciskania oraz osprzętem elektroinstalacyjnym uznanych producentów. Zgodność z tą normą potwierdza powtarzalność wymiarową oraz wysoką jakość mechaniczną połączenia, co jest kluczowe w audytach technicznych i odbiorach instalacji przemysłowych.

Zastosowanie

Końcówki tulejkowe ERKO znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wymagane jest pewne połączenie przewodu wielodrutowego z zaciskami śrubowymi lub sprężynowymi. Dzięki odporności na czynniki atmosferyczne, mogą być stosowane w instalacjach wewnętrznych oraz zewnętrznych (w odpowiednich obudowach), zapewniając długowieczność połączeń w maszynach i urządzeniach technicznych.

Wskazówki Montażowe

Aby uzyskać najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości odpowiadającej długości części metalowej tulejki (8 mm), dbając o to, by nie uszkodzić żył miedzianych.
• Wprowadzić wszystkie druciki linki do wnętrza tulejki tak, aby izolacja przewodu oparła się na kołnierzu izolacyjnym końcówki.
• Do zaprasowania należy użyć dedykowanej praski (zaciskarki) dopasowanej do przekroju 1,5 mm².
• Zaciskanie powinno odbywać się do momentu pełnego zaprasowania tulejki na przewodzie, co gwarantuje odporność na wyrwanie i minimalną rezystancję przejścia.

FAQ

• Czy końcówki są sprzedawane na sztuki? Produkt dostarczany jest w zbiorczych opakowaniach zawierających 100 sztuk, co ułatwia zarządzanie zapasami w warsztacie lub na budowie.
• Czy izolacja poliamidowa jest odporna na pękanie? Tak, poliamid charakteryzuje się wysoką elastycznością i wytrzymałością mechaniczną, co zapobiega pękaniu izolacji podczas procesu zaciskania.
• Czy można stosować te końcówki do przewodów aluminiowych? Nie, końcówki serii TE są dedykowane wyłącznie do przewodów miedzianych wielodrutowych.
