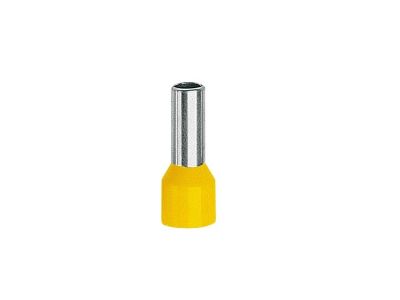

Końcówka tulejkowa TE 1,5-12, przekrój: 1,5mm2, dł. tulejki 12mm (opak 100szt) | TE_1,5-12/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 1,5-12 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 1,5 mm² gwarantuje optymalne dopasowanie do standardowych przewodów sterowniczych i zasilających, zapewniając stabilne przesyłanie energii elektrycznej bez strat na styku. Tulejka o długości 12 mm pozwala na głębokie osadzenie przewodu w zaciskach aparatury modułowej, listwach zaciskowych czy złączkach ZUG.

• Materiał: Wykonanie z miedzi cynowanej galwanicznie zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo montażu i eksploatacji, tworząc barierę dielektryczną.
• Trwałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Ochrona połączenia: Skutecznie zapobiega rozwarstwianiu się pojedynczych drucików linki, co eliminuje ryzyko iskrzenia i zwarć.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz wysokiej jakości wykonania. Zgodność z tym standardem zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz gniazdami zaciskowymi większości producentów aparatury elektrycznej na świecie. Wykorzystanie miedzi cynowanej galwanicznie jest zgodne z wymogami dotyczącymi trwałości połączeń elektrycznych w instalacjach niskiego napięcia.

Zastosowanie

Końcówki TE 1,5-12 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wymagane jest pewne połączenie przewodu typu linka z zaciskami śrubowymi lub sprężynowymi. Dzięki odporności na czynniki atmosferyczne, mogą być stosowane w instalacjach wewnętrznych i zewnętrznych (w odpowiednich obudowach). Idealnie sprawdzają się w systemach wymagających wysokiej niezawodności, minimalizując rezystancję przejścia na styku przewód-zacisk.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zasad:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1,5 mm² należy zdjąć na długości odpowiadającej długości części metalowej tulejki (12 mm).
• Dobór narzędzia: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych (np. o profilu kwadratowym, trapezowym lub sześciokątnym).
• Proces zaciskania: Należy upewnić się, że wszystkie druciki linki znalazły się wewnątrz tulejki, a następnie wykonać pełny cykl zaciskania aż do zwolnienia blokady narzędzia.
• Kontrola: Po zaprasowaniu końcówka powinna sztywno przylegać do żyły, a izolacja poliamidowa powinna stykać się z izolacją przewodu.

FAQ

• Czy końcówki można stosować z przewodami aluminiowymi? Nie, końcówki serii TE są dedykowane wyłącznie do przewodów miedzianych wielodrutowych.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć praski obsługującej zakres 1,5 mm², zgodnej z normą DIN 46228.
• Czy izolacja poliamidowa jest odporna na pękanie? Tak, poliamid charakteryzuje się wysoką elastycznością i wytrzymałością mechaniczną, co zapobiega pękaniu podczas zaciskania.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
