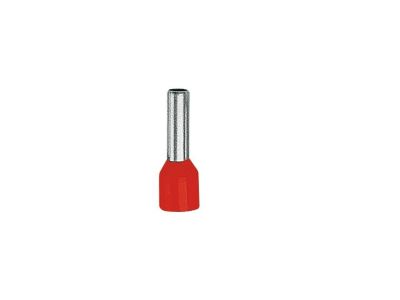

Końcówka tulejkowa TE 1-10, przekrój: 1mm2, dł. tulejki 10mm (opak 100szt) | TE_1-10/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 1-10 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 1 mm² gwarantuje optymalne dopasowanie do standardowych żył sterowniczych i zasilających, zapewniając doskonałą przewodność elektryczną. Tulejka o długości 10 mm pozwala na głębokie osadzenie przewodu w zacisku, co eliminuje ryzyko wysuwania się pojedynczych drucików żyły i minimalizuje rezystancję przejścia.

• Materiał: Wysokiej jakości miedź cynowana galwanicznie, która zapewnia wyjątkową odporność na korozję oraz utlenianie.
• Izolacja: Wykonana z wytrzymałego poliamidu, pełniąca funkcję bariery ochronnej oraz ułatwiająca wprowadzanie przewodu do tulejki.
• Odporność termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Bezpieczeństwo: Zastosowanie końcówek znacząco redukuje ryzyko wystąpienia zwarć oraz przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz najwyższej jakości wykonania. Zgodność z tą normą zapewnia pełną kompatybilność z większością aparatury modułowej, listew zaciskowych oraz złączek dostępnych na rynku europejskim. Wykorzystanie miedzi cynowanej galwanicznie jest zgodne z najlepszymi praktykami inżynieryjnymi w zakresie ochrony przed czynnikami atmosferycznymi.

Zastosowanie

Końcówki tulejkowe TE 1-10 znajdują szerokie zastosowanie w profesjonalnych instalacjach elektrycznych i systemach automatyki. Są niezbędne wszędzie tam, gdzie wymagane jest pewne połączenie przewodu wielodrutowego z zaciskami śrubowymi lub sprężynowymi. Idealnie sprawdzają się w:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych.
• Podłączaniu czujników, elementów wykonawczych oraz aparatury kontrolno-pomiarowej.
• Instalacjach domowych i przemysłowych wymagających wysokiej niezawodności połączeń.
• Systemach narażonych na drgania, gdzie tradycyjne skręcanie żył mogłoby doprowadzić do poluzowania styku.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1 mm² należy zdjąć na długości odpowiadającej długości części metalowej tulejki (10 mm).
• Narzędzia: Do zaprasowania należy używać wyłącznie dedykowanych prasek do końcówek tulejkowych, dopasowanych do przekroju 1 mm².
• Proces zaciskania: Po wsunięciu odizolowanej żyły do tulejki, należy wykonać pełny cykl zaciskania, aż do zwolnienia blokady narzędzia.
• Kontrola: Po zaprasowaniu należy wzrokowo sprawdzić, czy wszystkie druciki linki znajdują się wewnątrz tulejki, a izolacja przewodu styka się z kołnierzem izolacyjnym końcówki.

FAQ

• Czy końcówki TE 1-10 można stosować z przewodami aluminiowymi? Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć praski obsługującej zakres 1 mm², najlepiej o profilu zacisku kwadratowym lub trapezowym, co zapewnia najlepsze dopasowanie do zacisków windowych.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
• Czy izolacja poliamidowa jest odporna na pękanie? Tak, poliamid charakteryzuje się wysoką elastycznością i wytrzymałością mechaniczną, co zapobiega pękaniu podczas zaciskania.
