Końcówka tulejkowa TE 0,75-8, przekrój: 0,75mm2, dł. tulejki 8mm (opak 100szt) | TE_0,75-8/100 Erko

Opis i Kluczowe Cechy

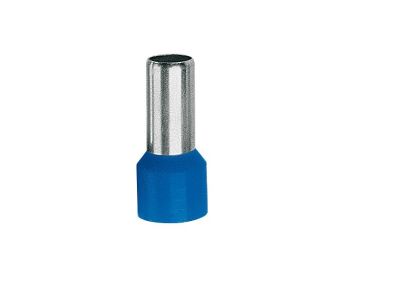

Końcówka tulejkowa TE 0,75-8 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w instalacjach elektrycznych. Przeznaczona do przewodów o przekroju znamionowym 0,75 mm², końcówka ta skutecznie zespala wszystkie pojedyncze druciki miedzianej żyły typu linka, co eliminuje ryzyko ich rozwarstwienia podczas montażu w zaciskach śrubowych lub sprężynowych. Wykonanie z miedzi cynowanej galwanicznie gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na korozję i utlenianie, co jest kluczowe dla zachowania niskiej rezystancji przejścia przez długie lata eksploatacji.

• Przekrój znamionowy: 0,75 mm² – idealnie dopasowany do standardowych przewodów sterowniczych i sygnałowych.
• Długość tulejki: 8 mm – optymalna długość części stykowej zapewniająca pewne osadzenie w aparaturze modułowej.
• Izolacja poliamidowa: Zwiększa bezpieczeństwo dielektryczne i ułatwia wprowadzanie przewodu do tulejki.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na stosowanie w wymagających warunkach przemysłowych.
• Opakowanie: Zestaw zawiera 100 sztuk, co stanowi ekonomiczne rozwiązanie dla instalatorów i prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą DIN 46228, co potwierdza jego pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz standardowymi zaciskami aparatury elektrycznej. Zgodność z tą normą gwarantuje powtarzalność wymiarową oraz odpowiednią wytrzymałość mechaniczną połączenia po zaprasowaniu. Wykorzystanie miedzi cynowanej galwanicznie oraz izolacji z poliamidu sprawia, że końcówki spełniają najwyższe standardy bezpieczeństwa i trwałości wymagane w nowoczesnej elektrotechnice.

Zastosowanie

Końcówki tulejkowe TE 0,75-8 znajdują szerokie zastosowanie w pracach elektroinstalacyjnych, automatyce przemysłowej oraz przy budowie maszyn. Są niezbędne wszędzie tam, gdzie wykorzystuje się przewody miedziane wielodrutowe (linki). Ich głównym zadaniem jest zabezpieczenie końcówki przewodu przed uszkodzeniem mechanicznym przez śrubę zaciskową oraz minimalizacja ryzyka wystąpienia zwarć międzyfazowych poprzez utrzymanie wszystkich żył wewnątrz tulejki. Doskonale sprawdzają się w szafach sterowniczych, rozdzielnicach niskiego napięcia oraz w instalacjach domowych przy podłączaniu osprzętu oświetleniowego i gniazd.

Wskazówki Montażowe

Aby uzyskać trwałe i bezpieczne połączenie, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 0,75 mm² należy zdjąć na długości odpowiadającej długości tulejki (ok. 8 mm), dbając o to, aby nie uszkodzić miedzianych drucików.
• Wprowadzenie żyły: Odizolowaną końcówkę przewodu należy wprowadzić do izolowanego kołnierza tulejki, aż miedź wypełni całą długość metalowej części końcówki.
• Zaciskanie: Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych (np. marki ERKO). Proces zaciskania powinien być wykonany do momentu pełnego uformowania tulejki na przewodzie.
• Kontrola: Po zaciśnięciu należy sprawdzić, czy przewód jest trwale osadzony i czy żadna żyła nie wystaje poza kołnierz izolacyjny.

FAQ

1. Czy końcówki TE 0,75-8 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Stosowanie ich z aluminium może prowadzić do korozji elektrochemicznej.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie profesjonalnych zaciskarek do końcówek tulejkowych obsługujących zakres 0,75 mm², co zapewni odpowiedni profil zaciśnięcia (np. trapezowy lub kwadratowy).

3. Czy izolacja poliamidowa jest odporna na wysokie temperatury?
Tak, zastosowany poliamid charakteryzuje się wysoką trwałością termiczną do +125°C, co czyni go znacznie bardziej wytrzymałym od standardowej izolacji PVC.
