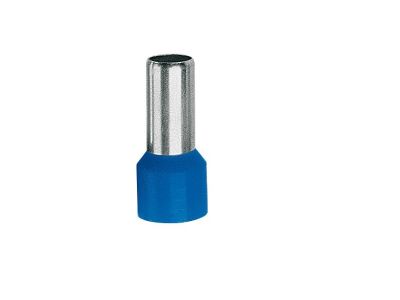

Końcówka tulejkowa TE 0,75-12, przekrój: 0,75mm2, dł. tulejki 12mm (opak 100szt) | TE_0,75-12/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 0,75-12 marki ERKO to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najwyższej jakości zakończeniach przewodów miedzianych typu linka. Przekrój znamionowy wynoszący 0,75 mm² pozwala na precyzyjne zespolenie wszystkich pojedynczych drucików żyły wielodrutowej, co eliminuje ryzyko ich rozwarstwiania się podczas montażu w zaciskach śrubowych lub sprężynowych. Długość tulejki wynosząca 12 mm gwarantuje optymalną powierzchnię styku, co przekłada się na niską rezystancję połączenia i minimalizację strat energii.

• Materiał: Wykonana z miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo pracy, stanowiąc barierę dielektryczną i ułatwiając wprowadzanie przewodu do tulejki.
• Wytrzymałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych oraz w miejscach narażonych na znaczne wahania temperatur.
• Bezpieczeństwo: Prawidłowo zaciśnięta końcówka minimalizuje ryzyko wystąpienia zwarć oraz przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co jest gwarancją pełnej kompatybilności z osprzętem elektroinstalacyjnym różnych producentów. Standaryzacja ta zapewnia powtarzalność wymiarową oraz mechaniczną, co jest kluczowe w prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych. Wykorzystanie miedzi cynowanej galwanicznie potwierdza zgodność z najwyższymi standardami przemysłowymi w zakresie ochrony przed czynnikami atmosferycznymi.

Zastosowanie

Końcówki tulejkowe TE 0,75-12 znajdują szerokie zastosowanie w profesjonalnych instalacjach elektrycznych i systemach automatyki. Są niezastąpione wszędzie tam, gdzie wymagane jest trwałe i pewne połączenie przewodów typu linka. Idealnie sprawdzają się w:

• Prefabrykacji rozdzielnic niskiego napięcia i szaf sterowniczych.
• Podłączaniu aparatury modułowej montowanej na szynach DIN.
• Instalacjach domowych i przemysłowych przy łączeniu przewodów w puszkach elektroinstalacyjnych.
• Systemach sterowania maszyn, gdzie występują drgania mogące poluzować niezabezpieczone żyły.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 0,75 mm² należy zdjąć na długości odpowiadającej długości części miedzianej tulejki (ok. 12 mm).
• Wprowadzanie żyły: Wszystkie druciki linki muszą znaleźć się wewnątrz tulejki. Żaden drucik nie może wystawać poza kołnierz izolacyjny.
• Zaciskanie: Do montażu należy używać wyłącznie dedykowanych prasek do końcówek tulejkowych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania materiału na żyle.
• Kontrola: Po zaciśnięciu należy wizualnie sprawdzić, czy tulejka stabilnie trzyma się na przewodzie i czy nie doszło do uszkodzenia izolacji poliamidowej.

FAQ

• Czy końcówki można stosować z przewodami aluminiowymi? Nie, końcówki TE 0,75-12 są przeznaczone wyłącznie do przewodów miedzianych wielodrutowych.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć narzędzia zaciskowego obsługującego zakres 0,75 mm², najlepiej o profilu zacisku trapezowym lub kwadratowym.
• Czy izolacja poliamidowa jest odporna na pękanie? Tak, poliamid charakteryzuje się wysoką elastycznością i wytrzymałością mechaniczną, co zapobiega pękaniu podczas procesu zaciskania.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
