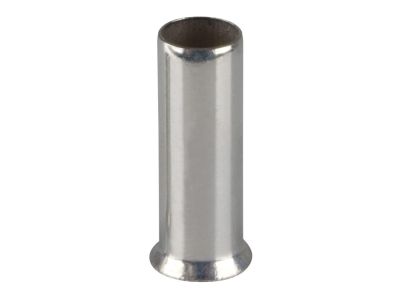

Końcówka tulejkowa TA 6-18, przekrój: 6mm2, dł. tulejki 18mm (opak 100szt) | TA_6-18/100 Erko

Alternatywny kod produktu: TA_6-18/100

Opis i Kluczowe Cechy

Końcówka tulejkowa oznaczona symbolem TA 6-18 to element przeznaczony do zaciskania przewodów miedzianych wielodrutowych o przekroju 6 mm². Długość tulejki wynosi 18 mm, co ułatwia pewne osadzenie w zacisku. Wykonana z miedzi cynowanej galwanicznie, z izolacją poliamidową, gwarantuje trwałość mechaniczną i odporność na korozję. Opakowanie zawiera 100 sztuk, co stanowi ekonomiczne rozwiązanie dla instalatorów.

• Przekrój 6 mm²: dedykowany do przewodów o tym samym przekroju – zapewnia optymalną powierzchnię styku, minimalizuje opór elektryczny i ryzyko przegrzewania się połączenia.
• Długość tulejki 18 mm: ułatwia wprowadzenie do zacisku śrubowego lub sprężynowego, zwiększa powierzchnię docisku i pewność połączenia.
• Miedź cynowana galwanicznie: wysoka odporność na utlenianie i korozję, a jednocześnie dobra przewodność elektryczna – połączenie zachowuje parametry przez długi czas.
• Izolacja poliamidowa: stanowi dodatkową barierę ochronną, zapobiega przypadkowym zwarciom, wytrzymuje temperatury od -40°C do +125°C.
• Wykonanie wg DIN 46228: zgodność z niemiecką normą gwarantuje wymiary i jakość wykonania, co przekłada się na powtarzalność zaciskania.
• Opakowanie 100 sztuk: praktyczne dla profesjonalnych instalacji – pozwala na prace przy wielu obwodach bez częstego zamawiania zapasu.

Zgodność z Normami

Końcówka tulejkowa TA 6-18 została wykonana zgodnie z normą DIN 46228, która określa wymiary, materiały i właściwości mechaniczne tego rodzaju elementów. Produkt posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Końcówki tulejkowe stosuje się do zabezpieczania końcówek przewodów miedzianych wielodrutowych przed wysuwaniem się pojedynczych żył z zacisków. Dzięki temu połączenia stają się trwalsze, a ryzyko zwarć lub przerw w obwodzie jest zminimalizowane. Znajdują zastosowanie w następujących scenariuszach:

• Przy podłączaniu przewodów do aparatury modułowej (styczniki, wyłączniki, przekaźniki) w szafach sterowniczych i rozdzielnicach.
• W instalacjach przemysłowych i automatyce budynkowej – do łączenia przewodów elastycznych z listwami zaciskowymi.
• Podczas montażu oświetlenia, gniazd wtyczkowych i innych urządzeń, gdzie wymagane jest solidne połączenie przewodów wielodrutowych.
• W serwisie i naprawach – do przygotowania przewodów przed ponownym zaciskaniem w istniejących obwodach.

Wskazówki Montażowe

Montaż końcówek tulejkowych powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV), po uprzednim odłączeniu napięcia w obwodzie. Do zaciskania należy używać dedykowanych narzędzi zaciskowych (zaciskarek) z matrycą odpowiednią dla przekroju 6 mm². Przed założeniem końcówki trzeba zdjąć izolację z przewodu na długość odpowiadającą tulejce (ok. 18 mm). Przekrój przewodu musi być zgodny z przekrojem końcówki – nie stosować do przewodów o mniejszym lub większym przekroju. Po zaciskaniu zaleca się sprawdzenie wytrzymałości mechanicznej połączenia oraz brak uszkodzeń izolacji poliamidowej.

FAQ

• Czy końcówka TA 6-18 jest izolowana? Tak, posiada izolację poliamidową, która stanowi dodatkową ochronę izolacyjną i jest odporna na temperatury od -40°C do +125°C.
• Jaki stopień ochrony IP ma ta końcówka? Końcówki tulejkowe nie posiadają przypisanego stopnia ochrony IP. Ich stosowanie przewidziane jest wewnątrz rozdzielnic i szaf sterowniczych, gdzie warunki środowiskowe są kontrolowane.
• Dla jakiego przekroju przewodu jest przeznaczona? Końcówka TA 6-18 jest dedykowana do przewodów miedzianych wielodrutowych o przekroju 6 mm² – tylko takie zapewniają prawidłowe osadzenie i pewne połączenie.
