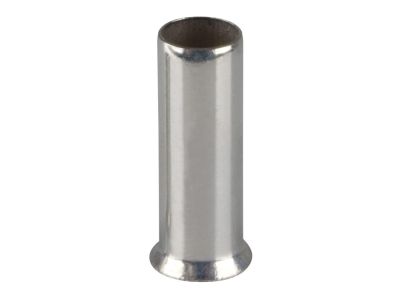

Końcówka tulejkowa TA 4-12, przekrój: 4mm2, dł. tulejki 12mm (opak 100szt) | TA_4-12/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TA 4-12 marki ERKO to profesjonalny komponent elektroinstalacyjny zaprojektowany do trwałego i bezpiecznego zakańczania przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach o średnim obciążeniu, zapewniając optymalną powierzchnię styku. Tulejka o długości 12 mm umożliwia głębokie osadzenie przewodu, co przekłada się na wysoką wytrzymałość mechaniczną połączenia.

• Materiał: Wykonana z miedzi cynowanej galwanicznie, co gwarantuje doskonałą przewodność oraz wysoką odporność na procesy korozyjne i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zapewnia barierę ochronną oraz ułatwia wprowadzanie żył przewodu do wnętrza tulejki.
• Trwałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Bezpieczeństwo: Zastosowanie końcówki eliminuje ryzyko wysuwania się pojedynczych drucików z zacisku, co bezpośrednio minimalizuje ryzyko wystąpienia zwarć i przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą DIN 46228, co jest gwarancją pełnej kompatybilności z profesjonalnym osprzętem elektroinstalacyjnym. Standaryzacja ta zapewnia, że końcówki TA 4-12 zachowują powtarzalność wymiarową, co jest kluczowe przy montażu w złączkach szynowych, wyłącznikach nadprądowych oraz innych aparatach modułowych renomowanych producentów.

Zastosowanie

Końcówki tulejkowe ERKO znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w instalacjach automatyki przemysłowej. Są niezbędnym elementem wszędzie tam, gdzie wymagane jest połączenie przewodu typu linka z zaciskami śrubowymi lub sprężynowymi. Dzięki odporności na czynniki atmosferyczne, mogą być stosowane w instalacjach wewnętrznych oraz zewnętrznych (w odpowiednich obudowach), zapewniając długowieczność instalacji elektrycznej.

Wskazówki Montażowe

Aby uzyskać najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 4 mm² należy zdjąć na długości odpowiadającej długości części stykowej tulejki (12 mm).
• Dobór narzędzi: Do zaprasowania należy używać wyłącznie dedykowanych prasek do końcówek tulejkowych, które zapewnią odpowiednią geometrię zaciśnięcia (np. trapezową lub kwadratową).
• Kontrola: Po zaciśnięciu należy upewnić się, że wszystkie druciki linki znajdują się wewnątrz tulejki, a izolacja przewodu dochodzi do kołnierza izolacyjnego końcówki.

FAQ

• Czy końcówki TA 4-12 można stosować z przewodami aluminiowymi? Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć narzędzia obsługującego zakres 4 mm². ERKO oferuje szereg dedykowanych zaciskarek ręcznych i pneumatycznych.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
