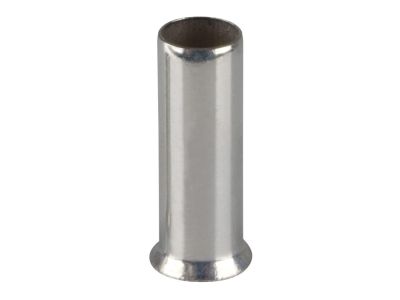

Końcówka tulejkowa TA 2,5-10, przekrój: 2,5mm2, dł. tulejki 10mm (opak 100szt) | TA_2,5-10/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TA 2,5-10 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu optymalnych parametrów przewodzenia. Tulejka o długości 10 mm umożliwia głębokie i pewne osadzenie odizolowanego przewodu, co jest kluczowe dla zapewnienia niskiej rezystancji przejścia.

Produkt został wykonany z wysokiej jakości miedzi cynowanej galwanicznie. Proces cynowania nie tylko chroni miedź przed utlenianiem i korozją, ale również ułatwia proces styku w zaciskach aparatury modułowej. Dodatkowo, końcówka wyposażona jest w izolację poliamidową, która pełni funkcję bariery ochronnej oraz ułatwia wprowadzanie wiązki miedzianej do wnętrza tulejki, eliminując ryzyko rozwarstwienia się pojedynczych drucików (tzw. zjawisko "siepania się" żył).

• Materiał: Miedź cynowana galwanicznie o wysokiej czystości.
• Izolacja: Poliamid zapewniający doskonałą odporność mechaniczną i dielektryczną.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C.
• Bezpieczeństwo: Minimalizacja ryzyka zwarć oraz przegrzewania się punktów styku.

Zgodność z Normami

Końcówki tulejkowe serii TA są produkowane zgodnie z rygorystycznymi wytycznymi normy DIN 46228. Zgodność z tym standardem gwarantuje pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz zapewnia, że wymiary geometryczne tulejki są powtarzalne i dostosowane do standardowych zacisków windowych w wyłącznikach nadprądowych, stycznikach czy złączkach szynowych. Wykorzystanie certyfikowanych komponentów jest niezbędne w prefabrykacji szaf sterowniczych i rozdzielnic poddawanych odbiorom technicznym.

Zastosowanie

Produkt znajduje szerokie zastosowanie w przemyśle, automatyce oraz elektroinstalatorstwie budowlanym. Jest niezastąpiony wszędzie tam, gdzie wymagane jest połączenie przewodu typu linka z zaciskami śrubowymi lub sprężynowymi. Dzięki wysokiej odporności termicznej (do +125°C), końcówki te mogą być stosowane w wymagających środowiskach przemysłowych, w układach sterowania maszyn oraz w instalacjach domowych do podłączania osprzętu o większym poborze mocy, wymagającego przekroju 2,5 mm².

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach technicznych, należy przestrzegać poniższych zasad montażu:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (10 mm), dbając o to, by nie uszkodzić pojedynczych drucików miedzianych.
• Wprowadzenie: Skręconą lekko linkę należy wprowadzić do kołnierza izolacyjnego końcówki, aż do momentu, gdy izolacja przewodu oprze się o wewnętrzną krawędź poliamidu.
• Zaciskanie: Należy użyć dedykowanej praski (zaciskarki) do końcówek tulejkowych. Proces zaciskania powinien objąć całą metalową część tulejki, tworząc trwałe zespolenie mechaniczne i elektryczne.
• Kontrola: Po zaciśnięciu należy upewnić się, że żadna żyła nie wystaje poza kołnierz izolacyjny oraz że końcówka stabilnie trzyma się na przewodzie.

FAQ

• Czy końcówki TA 2,5-10 można stosować z przewodami aluminiowymi? Nie, produkt jest dedykowany wyłącznie do przewodów miedzianych wielodrutowych.
• Jaka praska będzie odpowiednia do tych końcówek? Należy użyć narzędzia obsługującego zakres 2,5 mm², najlepiej o profilu zacisku kwadratowym lub trapezowym, zgodnym z normą DIN.
• Czy izolacja poliamidowa jest odporna na pękanie? Tak, poliamid charakteryzuje się wysoką elastycznością i wytrzymałością mechaniczną, co zapobiega pękaniu podczas zaciskania, nawet w niskich temperaturach.
