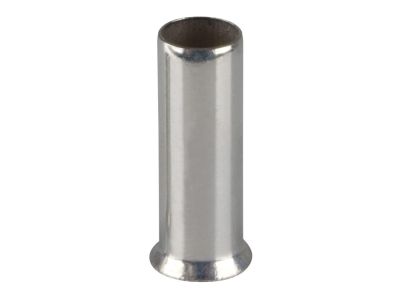

Końcówka tulejkowa TA 1-8, przekrój: 1mm2, dł. tulejki 8mm (opak 100szt) | TA_1-8/100 Erko

Opis i Kluczowe Cechy

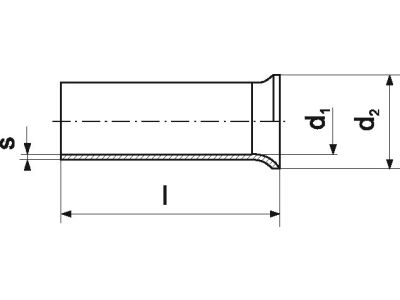

Końcówka tulejkowa TA 1-8 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 1 mm² pozwala na precyzyjne zespolenie wszystkich pojedynczych drucików żyły, co eliminuje ryzyko ich rozwarstwienia podczas montażu w zaciskach śrubowych lub sprężynowych. Długość części stykowej tulejki wynosi 8 mm, co zapewnia optymalną powierzchnię styku elektrycznego i mechaniczną stabilność połączenia.

• Materiał: Wysokiej jakości miedź cynowana galwanicznie, która gwarantuje doskonałą przewodność i wysoką odporność na korozję.
• Izolacja: Wykonana z poliamidu, pełniąca funkcję bariery ochronnej oraz ułatwiająca wprowadzanie przewodu do tulejki.
• Wytrzymałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Bezpieczeństwo: Zastosowanie końcówki minimalizuje ryzyko wystąpienia zwarć oraz przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz wysokiej jakości wykonania. Zgodność z tą normą zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz standardowymi terminalami przyłączeniowymi stosowanymi w automatyce i elektroinstalatorstwie. Wykorzystanie miedzi cynowanej galwanicznie jest zgodne z najwyższymi standardami ochrony przed utlenianiem materiału przewodzącego.

Zastosowanie

Końcówki tulejkowe TA 1-8 znajdują szerokie zastosowanie w budowie szaf sterowniczych, rozdzielnic elektrycznych oraz w instalacjach domowych i przemysłowych. Są niezbędne wszędzie tam, gdzie wykorzystywane są przewody giętkie o przekroju 1 mm². Dzięki swojej konstrukcji idealnie sprawdzają się przy podłączaniu aparatury modułowej na szynach DIN, sterowników PLC oraz systemów oświetleniowych, zapewniając trwałe połączenie odporne na drgania i czynniki atmosferyczne.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach technicznych, należy przestrzegać poniższych kroków:

• Odizoluj przewód na długości odpowiadającej długości tulejki (ok. 8 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadź odizolowaną końcówkę przewodu do izolowanego kołnierza tulejki, aż do momentu, gdy izolacja przewodu oprze się o wewnętrzną krawędź tulejki.
• Użyj dedykowanej praski (zaciskarki) dopasowanej do przekroju 1 mm². Proces zaciskania powinien być wykonany płynnie, aż do pełnego zaprasowania tulejki na żyle.
• Po zaprasowaniu sprawdź poprawność osadzenia końcówki – nie powinna ona wykazywać żadnych luzów mechanicznych.

FAQ

• Czy końcówki TA 1-8 można stosować z przewodami aluminiowymi? Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć narzędzia zaciskowego obsługującego zakres 1 mm², najlepiej o profilu zacisku trapezowym lub kwadratowym, zgodnego z ofertą producenta ERKO.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
• Czy izolacja poliamidowa jest odporna na wysokie temperatury? Tak, izolacja zachowuje swoje właściwości w temperaturze do +125°C, co czyni ją idealną do pracy w mocno obciążonych rozdzielnicach.
