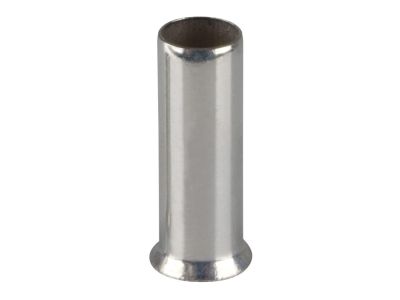

Końcówka tulejkowa TA 1,5-7, przekrój: 1,5mm2, dł. tulejki 7mm (opak 100szt) | TA_1,5-7/100 Erko

Alternatywny kod produktu: TA_1,5-7/100

Opis i Kluczowe Cechy

Końcówka tulejkowa TA 1,5-7/100 (symbol: TA_1,5-7/100) przeznaczona jest do zaciskania miedzianych przewodów wielodrutowych o przekroju 1,5 mm². Długość tulejki wynosi 7 mm, co odpowiada standardowym głębokościom zacisków śrubowych i sprężynowych. Wykonana z miedzi cynowanej galwanicznie z izolacją poliamidową, zapewnia trwałe połączenie oraz dodatkową barierę ochronną przed zwarciem. Opakowanie zawiera 100 sztuk, co ułatwia prace instalacyjne i serwisowe.

• Przekrój 1,5 mm²: dedykowana do przewodów linkowanych o tym przekroju, zapewnia pewne zespolenie żył i eliminuje ryzyko wysuwania się drucików.
• Długość tulejki 7 mm: optymalna do współpracy z typowymi zaciskami w rozdzielnicach, puszkach i aparaturze modułowej.
• Miedź cynowana galwanicznie: doskonałe przewodnictwo elektryczne oraz odporność na korozję, co gwarantuje długotrwałą niezawodność połączenia.
• Izolacja poliamidowa: stanowi dodatkową barierę izolacyjną, minimalizującą ryzyko powstania zwarcia i poprawiającą bezpieczeństwo użytkowania.
• Zakres temperatury pracy -40°C do +125°C: umożliwia stosowanie w szerokim spektrum warunków środowiskowych – od mrozu po podwyższone temperatury.

Zgodność z Normami

Końcówka tulejkowa TA 1,5-7 wykonana jest zgodnie z normą DIN 46228, która określa wymiary, materiały i właściwości mechaniczne końcówek tulejkowych. Produkt posiada deklarację zgodności CE, potwierdzającą spełnienie wymogów odpowiednich dyrektyw europejskich.

Zastosowanie

Końcówka służy do przygotowania końcówek przewodów wielodrutowych przed podłączeniem ich do zacisków śrubowych lub sprężynowych. Stosuje się ją wszędzie tam, gdzie wymagane jest pewne, trwałe i bezpieczne połączenie elektryczne.

• Przygotowanie przewodów sterowniczych i sygnalizacyjnych w rozdzielnicach elektrycznych oraz szafach sterowniczych.
• Podłączanie przewodów do aparatury modułowej: styczników, przekaźników, wyłączników nadprądowych i różnicowoprądowych.
• Instalacje automatyki budynkowej i przemysłowej – łączenie czujników, siłowników i elementów wykonawczych.
• Prace serwisowe i modernizacyjne – szybkie i powtarzalne zaciskanie przewodów w miejscach trudnodostępnych.

Wskazówki Montażowe

Montaż końcówki tulejkowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Do zaciskania stosować odpowiednie narzędzia zaciskowe (zaciskarki tulejkowe) dostosowane do przekroju 1,5 mm². Siłę zacisku dobrać zgodnie z zaleceniami producenta narzędzia. Po zaciśnięciu sprawdzić mechaniczne osadzenie izolacji oraz brak wystających drucików. Końcówkę wsunąć do zacisku aż do oporu i dokręcić śrubę momentem podanym w dokumentacji danego urządzenia.

FAQ

• Czy końcówka nadaje się do przewodów linkowanych 1,5 mm²? Tak, jest dedykowana do przewodów wielodrutowych (linek) o przekroju 1,5 mm², zapewniając prawidłowe zaciśnięcie i trwałe połączenie.
• Jaka jest temperatura pracy końcówki? Zakres temperatury wynosi od -40°C do +125°C, co pozwala na stosowanie w różnych warunkach środowiskowych.
• Czy końcówka posiada izolację? Tak, izolacja jest wykonana z poliamidu, stanowiąc dodatkową barierę ochronną przed zwarciem oraz zwiększając bezpieczeństwo użytkowania.
