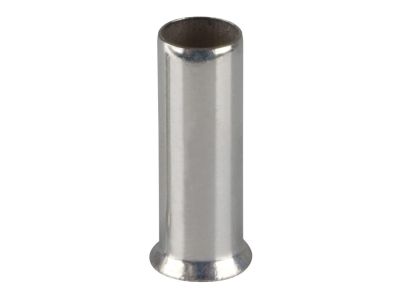

Końcówka tulejkowa TA 1,5-10, przekrój: 1,5mm2, dł. tulejki 10mm (opak 100szt) | TA_1,5-10/100 Erko

Opis i Kluczowe Cechy

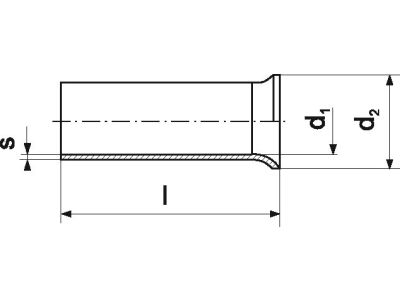

Końcówka tulejkowa TA 1,5-10 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka. Przekrój znamionowy wynoszący 1,5 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach sterowniczych i zasilających, eliminując ryzyko rozwarstwiania się pojedynczych drucików miedzianych. Długość tulejki wynosząca 10 mm gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej, złączkach szynowych czy listwach zaciskowych.

• Materiał: Wykonana z wysokiej jakości miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność oraz wysoką odporność na procesy utleniania i korozję atmosferyczną.
• Izolacja: Zastosowanie izolacji poliamidowej zwiększa bezpieczeństwo montażu, stanowiąc barierę dielektryczną i ułatwiając wprowadzanie przewodu do tulejki.
• Wytrzymałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Zestaw: Opakowanie zawiera 100 sztuk, co stanowi ekonomiczne rozwiązanie dla instalatorów i prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co jest gwarancją powtarzalności wymiarowej oraz najwyższej jakości mechanicznej. Zgodność z tą normą zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz standardowymi gniazdami zaciskowymi stosowanymi w elektrotechnice. Wykorzystanie materiałów zgodnych z normami branżowymi minimalizuje ryzyko awarii instalacji wynikających z przegrzewania się punktów styku.

Zastosowanie

Końcówki tulejkowe TA 1,5-10 znajdują szerokie zastosowanie w pracach elektroinstalacyjnych, automatyce przemysłowej oraz elektronice. Są niezbędne wszędzie tam, gdzie wymagane jest zespolenie wielodrutowych żył miedzianych przed ich montażem w zaciskach śrubowych lub sprężynowych. Idealnie sprawdzają się przy budowie szaf sterowniczych, podłączaniu czujników, montażu osprzętu oświetleniowego oraz w instalacjach domowych i przemysłowych, gdzie kluczowe jest zapobieganie zwarciom i zapewnienie niskiej rezystancji połączenia.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach technicznych, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1,5 mm² należy zdjąć na długości odpowiadającej długości części stykowej tulejki (ok. 10 mm).
• Dobór narzędzia: Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych, która zapewni odpowiednią siłę nacisku i geometrię zacisku (np. trapezowy, kwadratowy lub sześciokątny).
• Kontrola: Po zacisnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza izolacyjnego końcówki, a miedziane żyły nie wystają poza krawędź tulejki w sposób niekontrolowany.

FAQ

1. Czy końcówki TA 1,5-10 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Do aluminium należy stosować specjalistyczne złączki Al-Cu.

2. Jaka jest rola cynowania galwanicznego?
Cynowanie zabezpiecza miedź przed utlenianiem, co jest kluczowe dla zachowania niskiej rezystancji styku przez cały okres eksploatacji instalacji, szczególnie w wilgotnym środowisku.

3. Czy izolacja poliamidowa jest odporna na pękanie?
Tak, poliamid charakteryzuje się wysoką elastycznością i wytrzymałością mechaniczną, co zapobiega pękaniu kołnierza podczas procesu zaciskania, nawet w niskich temperaturach.
