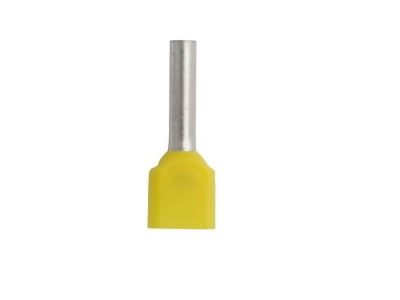

Końcówka tulejkowa podwójna TV 6-14, przekrój: 6mm2, dł. tulejki 14mm, żółta (opak 100szt) | TV_6-14/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa podwójna TV 6-14 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej niezawodności połączeń w układach sterowania i zasilania. Przeznaczona do przewodów o przekroju znamionowym 6 mm², pozwala na skuteczne i trwałe zespolenie dwóch żył miedzianych typu linka (wielodrutowych) w jednym punkcie zaciskowym. Wykonanie z miedzi cynowanej galwanicznie zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy utleniania i korozję, co jest kluczowe dla zachowania niskiej rezystancji przejścia przez cały okres eksploatacji instalacji.

• Podwójna konstrukcja: Umożliwia wprowadzenie dwóch przewodów o przekroju 6 mm² do jednej tulejki, co jest niezbędne przy mostkowaniu aparatury w rozdzielnicach.
• Wysoka odporność termiczna: Izolacja poliamidowa charakteryzuje się trwałością w szerokim zakresie temperatur od -40°C do +125°C.
• Długość tulejki 14 mm: Optymalna długość części stykowej gwarantuje pewne osadzenie w zaciskach śrubowych i sprężynowych aparatów elektrycznych.
• Ochrona przed zwarciem: Izolacja poliamidowa w kolorze żółtym nie tylko ułatwia identyfikację przekroju, ale również stanowi barierę ochronną minimalizującą ryzyko przypadkowego zwarcia między sąsiednimi torami prądowymi.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami przemysłowymi obowiązującymi w branży elektro-technicznej. Zastosowanie miedzi cynowanej galwanicznie oraz poliamidu jako materiału izolacyjnego gwarantuje zgodność z wymaganiami dotyczącymi trwałości połączeń elektrycznych. Końcówki ERKO są projektowane tak, aby spełniać rygorystyczne normy bezpieczeństwa, co pozwala na ich stosowanie w wymagających aplikacjach przemysłowych oraz budownictwie mieszkaniowym, zapewniając pełną kompatybilność z profesjonalnymi narzędziami zaciskowymi.

Zastosowanie

Końcówki TV 6-14 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest estetyczne i bezpieczne zakończenie przewodów wielodrutowych. Są niezastąpione w:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych przy mostkowaniu zabezpieczeń.
• Instalacjach automatyki przemysłowej, gdzie wymagana jest wysoka odporność na wibracje.
• Systemach zasilania awaryjnego i układach rozruchowych maszyn.
• Pracach elektroinstalacyjnych wymagających łączenia dwóch żył w jednym zacisku aparatowym.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość i bezpieczeństwo połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować obie żyły na długość odpowiadającą części rurkowej końcówki (ok. 14 mm), dbając o to, aby nie uszkodzić pojedynczych drucików miedzi.
• Wprowadzenie żył: Obie żyły należy równolegle wprowadzić do izolowanego kołnierza końcówki, upewniając się, że wszystkie druciki znajdują się wewnątrz tulejki.
• Zaciskanie: Proces prasowania należy wykonać przy użyciu dedykowanej praski do końcówek tulejkowych (np. marki ERKO). Należy dobrać odpowiednią matrycę odpowiadającą przekrojowi 6 mm².
• Kontrola: Po zaciśnięciu należy zweryfikować, czy końcówka trzyma się pewnie na przewodzie i czy izolacja nie została uszkodzona podczas procesu prasowania.

FAQ

1. Czy końcówki TV 6-14 można zaciskać zwykłymi kombinerkami?
Nie, do poprawnego i bezpiecznego montażu należy używać wyłącznie profesjonalnych narzędzi zaciskowych (prasek), które gwarantują odpowiednią siłę nacisku i formę zaciśnięcia, zapewniając trwały styk elektryczny.

2. Jaka jest główna korzyść z używania końcówek podwójnych?
Końcówki podwójne pozwalają na estetyczne i bezpieczne wprowadzenie dwóch przewodów do jednego zacisku, co eliminuje problem wysuwania się pojedynczych żył i zapobiega przegrzewaniu się punktu styku.

3. Czy izolacja poliamidowa jest odporna na warunki atmosferyczne?
Tak, zastosowany poliamid oraz cynowana miedź wykazują wysoką odporność na czynniki atmosferyczne, co pozwala na pracę w szerokim zakresie temperatur od -40°C do +125°C.
