Końcówka tulejkowa podwójna TV 6-12, przekrój: 6mm2, dł. tulejki 12mm (100szt.) | TV_6-12/100 Erko

Opis i Kluczowe Cechy

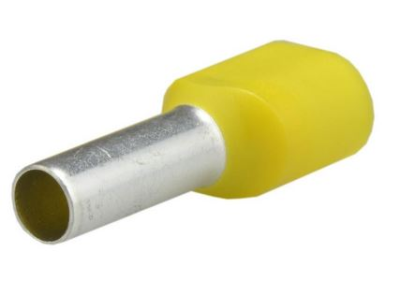

Końcówka tulejkowa podwójna TV 6-12 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w szafach sterowniczych i rozdzielnicach. Przeznaczona do przewodów o przekroju znamionowym 6 mm², pozwala na jednoczesne i bezpieczne zespolenie dwóch żył miedzianych typu linka (wielodrutowych). Wykonanie z miedzi cynowanej galwanicznie zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie, co jest kluczowe dla zachowania niskiej rezystancji styku przez cały okres eksploatacji.

• Podwójna konstrukcja: Specjalny kształt izolacji poliamidowej umożliwia wprowadzenie dwóch przewodów o przekroju 6 mm² do jednej tulejki, co ułatwia mostkowanie i optymalizuje przestrzeń w zaciskach.
• Długość tulejki 12 mm: Odpowiednia długość części kontaktowej gwarantuje pewne osadzenie w głębokich zaciskach aparatury modułowej i złączkach szynowych.
• Izolacja poliamidowa: Zastosowanie poliamidu zapewnia wysoką wytrzymałość mechaniczną oraz doskonałe właściwości dielektryczne.
• Trwałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi cynowanej galwanicznie oraz izolacji bezhalogenowej wpisuje się w wymogi bezpieczeństwa przeciwpożarowego i ochrony środowiska. Końcówki ERKO są uznawane przez instalatorów za standard w zakresie trwałości połączeń zaciskanych, co minimalizuje ryzyko awarii spowodowanych poluzowaniem się pojedynczych drucików żyły (tzw. zjawisko rozwarstwienia linki).

Zastosowanie

Końcówki TV 6-12 znajdują szerokie zastosowanie wszędzie tam, gdzie konieczne jest estetyczne i bezpieczne zakończenie przewodów wielodrutowych. Są niezastąpione w:

• Budowie rozdzielnic elektrycznych i szaf sterowniczych (mostkowanie aparatury).
• Instalacjach automatyki przemysłowej, gdzie wymagana jest wysoka odporność na wibracje.
• Podłączaniu odbiorników dużej mocy wymagających stabilnego styku elektrycznego.
• Systemach zasilania awaryjnego i instalacjach fotowoltaicznych w obrębie okablowania AC.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy zdjąć izolację z obu przewodów na długości odpowiadającej części rurkowej końcówki (ok. 12 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żył: Obie żyły należy wprowadzić do kołnierza izolacyjnego tak, aby wszystkie druciki znalazły się wewnątrz metalowej tulejki.
• Zaciskanie: Proces prasowania należy przeprowadzić przy użyciu profesjonalnej praski dedykowanej do końcówek tulejkowych (np. praski czołowej lub bocznej marki ERKO).
• Kontrola: Po zaciśnięciu należy upewnić się, że tulejka jest trwale osadzona na przewodzie, a izolacja ściśle przylega do kołnierza końcówki.

FAQ

1. Czy końcówki TV 6-12 można stosować do przewodów aluminiowych?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Do aluminium należy stosować specjalistyczne złączki Al-Cu.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie narzędzi o zakresie pracy obejmującym 6 mm², najlepiej z matrycami do końcówek podwójnych, co gwarantuje symetryczne i trwałe zaprasowanie.

3. Czy izolacja poliamidowa jest odporna na starzenie?
Tak, poliamid charakteryzuje się wysoką stabilnością chemiczną i termiczną, co zapobiega kruszeniu się izolacji nawet po wielu latach eksploatacji w rozdzielnicy.
