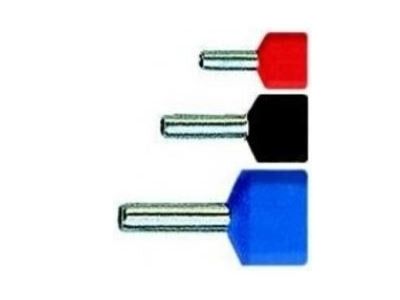

Końcówka tulejkowa podwójna TV 16-12, przekrój: 16mm2, dł. tulejki 12mm (opak 100szt) | TV_16-12/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa podwójna TV 16-12 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przekrój znamionowy wynoszący 16 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia. Długość części stykowej (tulejki) wynosi 12 mm, co gwarantuje optymalną powierzchnię styku w zaciskach śrubowych i sprężynowych. Wykonanie z miedzi galwanicznie cynowanej zapewnia doskonałą ochronę przed korozją oraz utlenianiem, co jest kluczowe dla długotrwałej bezawaryjności instalacji. Izolacja poliamidowa ułatwia wprowadzanie dwóch żył przewodu jednocześnie, eliminując ryzyko zwarć międzyfazowych oraz uszkodzeń mechanicznych pojedynczych drucików miedzianych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, charakterystycznymi dla wyrobów firmy ERKO. Końcówki spełniają wymagania normy DIN 46228 cz. 4, co potwierdza ich kompatybilność z profesjonalnymi narzędziami do zaciskania oraz standardowymi terminalami przyłączeniowymi. Zastosowane materiały izolacyjne posiadają właściwości samogasnące, co podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnic.

Zastosowanie

Podwójne końcówki tulejkowe typu TV znajdują szerokie zastosowanie w zaawansowanych systemach automatyki przemysłowej oraz elektroenergetyce. Są niezastąpione w sytuacjach, gdy zachodzi konieczność mostkowania aparatury modułowej lub łączenia dwóch przewodów o przekroju 16 mm² w jednym zacisku. Idealnie sprawdzają się przy podłączaniu wyłączników nadprądowych, różnicowoprądowych oraz bloków rozdzielczych montowanych na szynie DIN (TS35). Dzięki nim monterzy mogą w sposób estetyczny i bezpieczny realizować skomplikowane schematy połączeń wewnątrz szaf sterowniczych.

Wskazówki Montażowe

• Przed przystąpieniem do montażu należy precyzyjnie odizolować końce dwóch przewodów na długości odpowiadającej części rurkowej końcówki.
• Obie żyły o przekroju 16 mm² należy wprowadzić do wspólnego kołnierza izolacyjnego tak, aby miedź wypełniła całą objętość tulejki.
• Do zaprasowania należy użyć dedykowanej praski o odpowiednim profilu (np. trapezowym lub kwadratowym), dostosowanej do zakresu 16 mm².
• Należy upewnić się, że po zaciśnięciu tulejka ściśle przylega do żył, a izolacja przewodu dochodzi do krawędzi kołnierza końcówki.
• Zaleca się okresową kontrolę momentu dokręcania w zaciskach śrubowych, aby uniknąć poluzowania połączenia pod wpływem drgań.

FAQ

• Czy końcówka TV 16-12 nadaje się do przewodów typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka (klasa 5 i 6), w celu zabezpieczenia ich przed rozwarstwieniem.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczym opakowaniu zawierającym 100 sztuk końcówek.
• Jaki jest materiał izolacji? Izolacja wykonana jest z wysokiej jakości poliamidu, który charakteryzuje się wysoką odpornością termiczną i mechaniczną.
