Końcówka tulejkowa podwójna TV 10-12, przekrój: 10mm2, dł. tulejki 12mm (opak 100szt) | TV_10-12/100 Erko

Opis i Kluczowe Cechy

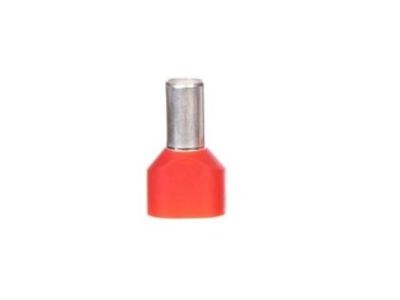

Końcówka tulejkowa podwójna TV 10-12 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przekrój znamionowy wynoszący 10 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji styku. Długość części miedzianej (tulejki) wynosi 12 mm, co gwarantuje optymalną powierzchnię styku w zaciskach śrubowych i sprężynowych. Wykonanie z miedzi galwanicznie cynowanej zapewnia doskonałą ochronę przed korozją oraz utlenianiem, co jest kluczowe dla długowieczności instalacji. Izolacja poliamidowa nie tylko ułatwia identyfikację przekroju, ale również pełni funkcję naprowadzającą dla żył przewodu, eliminując ryzyko ich wywinięcia się podczas montażu.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, charakterystycznymi dla marki ERKO. Końcówki spełniają wymagania normy DIN 46228 cz. 4, co jest gwarancją pełnej kompatybilności z profesjonalnymi narzędziami do zaciskania oraz standardowymi terminalami przyłączeniowymi. Zastosowane materiały izolacyjne posiadają właściwości samogasnące, co podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnic.

Zastosowanie

Końcówki typu TV (podwójne) są niezastąpione w sytuacjach, gdy zachodzi konieczność wprowadzenia dwóch przewodów o przekroju 10 mm² do jednego zacisku. Jest to rozwiązanie powszechnie stosowane przy mostkowaniu aparatury modułowej, tworzeniu odejść w układach sterowania oraz w instalacjach fotowoltaicznych i przemysłowych. Dzięki zastosowaniu końcówki podwójnej, monter unika ryzyka uszkodzenia pojedynczych drucików linki miedzianej, co przekłada się na pewność połączenia w warunkach drgań i zmiennych obciążeń termicznych.

Wskazówki Montażowe

Dla uzyskania optymalnych parametrów elektrycznych i mechanicznych, należy przestrzegać następujących zasad montażu:

• Przewody należy odizolować na długości odpowiadającej długości tulejki, czyli około 12-13 mm.
• Obie żyły typu linka powinny być wprowadzone do izolowanego kołnierza końcówki równolegle, bez wcześniejszego skręcania.
• Do zaprasowania należy użyć dedykowanej praski o odpowiedniej matrycy (np. praski czołowej lub bocznej marki ERKO dostosowanej do przekroju 10 mm²).
• Proces zaciskania powinien być prowadzony aż do pełnego zamknięcia szczęk narzędzia, co gwarantuje uzyskanie gazoszczelnego połączenia.

FAQ

• Czy końcówki TV 10-12 nadają się do przewodów typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka (klasa 5 i 6) w celu ich usztywnienia przed montażem w zacisku.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
• Jaki jest materiał izolacji? Izolacja wykonana jest z wysokiej jakości poliamidu, który charakteryzuje się wysoką odpornością termiczną i mechaniczną.
