Końcówka tulejkowa podwójna TV 1,5-8, przekrój: 1,5mm2, dł. tulejki 8mm (opak 100szt) | TV_1,5-8/100 Erko

Opis i Kluczowe Cechy

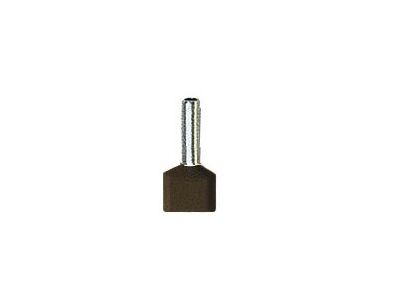

Końcówka tulejkowa podwójna TV 1,5-8 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przeznaczona do przewodów o przekroju znamionowym wynoszącym 1,5 mm², pozwala na stabilne i bezpieczne zespolenie dwóch żył miedzianych typu linka w jednej tulejce. Wykonanie z miedzi cynowanej galwanicznie zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne, co jest kluczowe dla długotrwałej eksploatacji instalacji. Długość tulejki wynosząca 8 mm gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej i listwach zaciskowych.

• Podwójna konstrukcja: Umożliwia estetyczne i trwałe połączenie dwóch przewodów wielodrutowych w jednym punkcie styku.
• Izolacja poliamidowa: Zapewnia dodatkową barierę ochronną oraz ułatwia wprowadzanie żył do wnętrza końcówki.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na stosowanie w wymagających warunkach przemysłowych.
• Ochrona przed zwarciem: Skutecznie eliminuje ryzyko wysuwania się pojedynczych drucików (żył), co minimalizuje ryzyko awarii i łuku elektrycznego.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi producenta ERKO, co gwarantuje powtarzalność parametrów technicznych. Zastosowanie miedzi cynowanej galwanicznie oraz izolacji z poliamidu wpisuje się w wymogi dotyczące trwałości połączeń elektrycznych w instalacjach niskiego napięcia. Końcówki są odporne na zmienne czynniki atmosferyczne, co potwierdza ich wysoką klasę przemysłową.

Zastosowanie

Końcówki TV 1,5-8 znajdują szerokie zastosowanie w pracach elektroinstalacyjnych, automatyce przemysłowej oraz energetyce. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba mostkowania sygnałów lub zasilania między aparatami na szynie DIN przy użyciu przewodów giętkich. Idealnie sprawdzają się w montażu sterowników PLC, przekaźników oraz w szafach rozdzielczych, gdzie ograniczona przestrzeń wymaga precyzyjnego i bezpiecznego zarządzania okablowaniem.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować obie żyły na długość odpowiadającą części rurkowej końcówki (ok. 8 mm), dbając o to, by nie uszkodzić drucików miedzianych.
• Wprowadzanie żył: Obie żyły należy równolegle wprowadzić do kołnierza izolacyjnego, aż do oporu.
• Zaciskanie: Proces zaciskania musi odbywać się przy użyciu dedykowanych narzędzi (prasek) dopasowanych do przekroju 1,5 mm². Odpowiedni profil zacisku (np. trapezowy lub kwadratowy) gwarantuje gazoszczelność połączenia.
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu styka się z kołnierzem izolacyjnym końcówki, a tulejka jest trwale osadzona na miedzi.

FAQ

1. Czy końcówki TV 1,5-8 można zaciskać zwykłymi kombinerkami?
Nie, do poprawnego i bezpiecznego montażu końcówek tulejkowych należy używać wyłącznie profesjonalnych prasek zaciskowych. Użycie nieodpowiednich narzędzi może prowadzić do poluzowania połączenia i przegrzewania się styku.

2. Jaka jest różnica między końcówką pojedynczą a podwójną?
Końcówka podwójna (typ TV) posiada specjalnie uformowany kołnierz izolacyjny, który mieści dwie żyły o podanym przekroju, umożliwiając ich wspólne wprowadzenie do jednego zacisku aparatu.

3. Czy izolacja poliamidowa jest odporna na wysoką temperaturę?
Tak, zastosowany poliamid charakteryzuje się wysoką trwałością termiczną do +125°C, co czyni go znacznie bardziej wytrzymałym od standardowych izolacji PVC.
