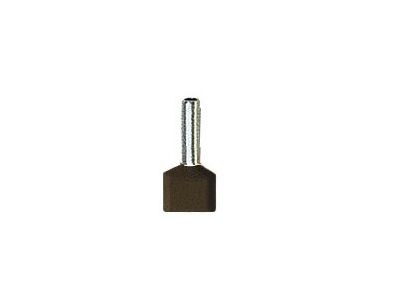

Końcówka tulejkowa podwójna TV 1,5-18, przekrój: 1,5mm2, dł. tulejki 18mm (opak 100szt) | TV_1,5-18/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa podwójna TV 1,5-18 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Produkt dedykowany jest do zaciskania na końcach dwóch przewodów miedzianych wielodrutowych (typu linka) o przekroju znamionowym wynoszącym 1,5 mm² każdy. Dzięki zastosowaniu miedzi galwanicznie cynowanej, końcówka charakteryzuje się doskonałą przewodnością elektryczną oraz wysoką odpornością na procesy korozyjne, co jest kluczowe dla długotrwałej eksploatacji instalacji.

• Podwójna konstrukcja: Specjalny kształt kołnierza izolacyjnego umożliwia wprowadzenie dwóch żył do jednej tulejki, co ułatwia mostkowanie i optymalizuje przestrzeń w zaciskach aparatury.
• Długość tulejki 18 mm: Przedłużona część stykowa pozwala na pewny montaż w głębokich zaciskach windowych oraz złączkach szynowych.
• Zespolenie żył: Skutecznie zapobiega rozwarstwianiu się pojedynczych drucików miedzianych, eliminując ryzyko powstawania łuku elektrycznego i przegrzewania się punktu styku.
• Izolacja poliamidowa: Zapewnia ochronę przed zwarciami oraz ułatwia identyfikację przekroju w systemach okablowania.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, które gwarantują bezpieczeństwo w instalacjach przemysłowych i domowych. Końcówki ERKO spełniają wymagania stawiane osprzętowi do połączeń elektrycznych, co potwierdza ich przydatność w profesjonalnych aplikacjach elektroenergetycznych. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne wykonanie tulejki gwarantuje powtarzalność parametrów mechanicznych i elektrycznych w każdej sztuce z opakowania.

Zastosowanie

Końcówki TV 1,5-18 znajdują szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów w jednym punkcie zaciskowym. Są niezastąpione w:

• Prefabrykacji szaf sterowniczych i rozdzielnic niskiego napięcia.
• Podłączaniu aparatury modułowej na szynach DIN (wyłączniki nadprądowe, różnicowoprądowe).
• Systemach automatyki przemysłowej do mostkowania sygnałów sterujących.
• Instalacjach elektrycznych wymagających wysokiej niezawodności i estetyki wykonania.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z obu przewodów należy zdjąć na długości odpowiadającej długości tulejki (ok. 18 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żył: Obie żyły należy skręcić delikatnie i wprowadzić do kołnierza izolacyjnego tak, aby izolacja przewodu oparła się o wnętrze kołnierza.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych izolowanych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania tulejki na przewodzie.
• Kontrola: Po zaciśnięciu należy sprawdzić, czy przewody są trwale osadzone w końcówce i czy żadna żyła nie wystaje poza obręb izolacji.

FAQ

1. Czy końcówka TV 1,5-18 pasuje do przewodów o innym przekroju?
Nie, końcówka jest precyzyjnie zwymiarowana pod dwa przewody o przekroju 1,5 mm². Użycie mniejszych przewodów nie zapewni odpowiedniej siły trzymania, a większe nie zmieszczą się w tulejce.

2. Dlaczego tulejka ma aż 18 mm długości?
Dłuższa tulejka jest stosowana w specyficznych złączach, gdzie standardowa długość (np. 8 mm lub 12 mm) jest niewystarczająca do uzyskania pełnej powierzchni styku w głębokim gnieździe aparatu.

3. Ile sztuk znajduje się w opakowaniu?
Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek, co jest optymalnym rozwiązaniem dla instalatorów i firm prefabrykujących rozdzielnice.
