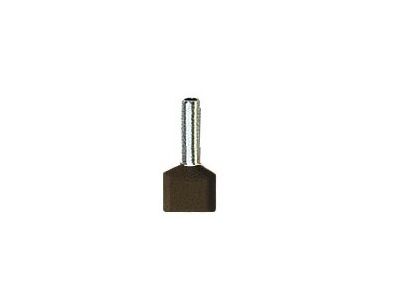

Końcówka tulejkowa podwójna TV 1,5-10, przekrój: 1,5mm2, dł. tulejki 10mm (opak 100szt) | TV_1,5-10/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa podwójna TV 1,5-10 marki ERKO to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przeznaczona do przewodów o przekroju znamionowym wynoszącym 1,5 mm², pozwala na jednoczesne i bezpieczne wprowadzenie dwóch żył miedzianych wielodrutowych do jednego zacisku. Długość tulejki wynosząca 10 mm zapewnia optymalną powierzchnię styku wewnątrz zacisków aparatowych, co przekłada się na minimalizację rezystancji przejścia.

• Materiał: Wykonana z miedzi cynowanej galwanicznie, co gwarantuje doskonałe przewodnictwo elektryczne oraz wysoką odporność na procesy korozyjne i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zapewnia wysoką wytrzymałość mechaniczną oraz doskonałe właściwości dielektryczne.
• Trwałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Konstrukcja podwójna: Specjalny kształt kołnierza izolacyjnego umożliwia estetyczne i trwałe zespolenie dwóch przewodów typu linka, eliminując ryzyko wysuwania się pojedynczych drucików (tzw. flary).

Zgodność z Normami

Produkt został wytworzony przez renomowanego polskiego producenta ERKO, zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi cynowanej galwanicznie oraz izolacji poliamidowej wpisuje się w wymogi techniczne dotyczące osprzętu do łączenia przewodów, co zapewnia bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Końcówki te są odporne na zmienne czynniki atmosferyczne, co potwierdza ich niezawodność w długofalowej eksploatacji.

Zastosowanie

Końcówki TV 1,5-10 znajdują szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba mostkowania aparatury modułowej lub łączenia dwóch obwodów w jednym punkcie zaciskowym. Są niezastąpione w:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych.
• Instalacjach automatyki przemysłowej przy łączeniu sterowników PLC.
• Systemach zasilania awaryjnego i układach sterowania silnikami.
• Pracach elektroinstalacyjnych wymagających wysokiej estetyki i porządku w okablowaniu.

Wskazówki Montażowe

Aby zapewnić trwałe i bezpieczne połączenie elektryczne, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować końcówki dwóch przewodów o przekroju 1,5 mm² na długości odpowiadającej długości tulejki (ok. 10 mm).
• Wprowadzenie żył: Obie żyły należy skręcić lekko palcami i wprowadzić do wspólnego kołnierza izolacyjnego końcówki TV, upewniając się, że żadna pojedyncza nitka miedzi nie wystaje poza izolację.
• Zaciskanie: Proces zaciskania musi odbywać się przy użyciu dedykowanych narzędzi (prasek) do końcówek tulejkowych izolowanych. Należy dobrać odpowiednią matrycę w narzędziu, odpowiadającą rozmiarowi końcówki podwójnej.
• Kontrola: Po zaciśnięciu należy sprawdzić mechaniczną trwałość połączenia poprzez lekkie pociągnięcie za przewody.

FAQ

• Czy końcówka TV 1,5-10 pasuje do każdego rodzaju przewodu? Końcówka jest dedykowana wyłącznie do przewodów miedzianych wielodrutowych (tzw. linka). Nie należy jej stosować na przewodach typu drut.
• Jaka jest różnica między końcówką pojedynczą a podwójną? Końcówka podwójna (typ TV) posiada powiększony kołnierz izolacyjny, który mieści dwie żyły o podanym przekroju, umożliwiając ich wspólne zaprasowanie.
• Czy izolacja poliamidowa jest lepsza od PVC? Tak, poliamid charakteryzuje się wyższą odpornością termiczną (do +125°C) oraz lepszą elastycznością, co zapobiega pękaniu izolacji podczas zaciskania.
