Końcówka tulejkowa podwójna TV 0,75-8, przekrój: 0,75mm2, dł. tulejki 8mm (opak 100szt) | TV_0,75-8/100 Erko

Opis i Kluczowe Cechy

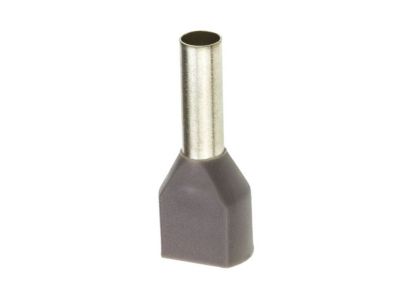

Końcówka tulejkowa podwójna TV 0,75-8 marki ERKO to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego zakańczania dwóch przewodów miedzianych wielodrutowych (typu linka) w jednym punkcie styku. Przekrój znamionowy wynoszący 0,75 mm² dla każdej z żył pozwala na precyzyjne zespolenie przewodów, co eliminuje zjawisko rozwarstwiania się pojedynczych drucików. Wykonanie z miedzi cynowanej galwanicznie zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne, co jest kluczowe w długofalowej eksploatacji instalacji. Długość tulejki wynosząca 8 mm gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych.

• Podwójna konstrukcja: Umożliwia wprowadzenie dwóch żył o przekroju 0,75 mm² do jednej tulejki, ułatwiając mostkowanie.
• Materiał: Wysokiej jakości miedź cynowana galwanicznie zapewniająca trwałość połączenia.
• Izolacja poliamidowa: Zwiększa bezpieczeństwo dielektryczne i ułatwia wprowadzanie przewodów.
• Wytrzymałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na montaż w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi obowiązującymi w elektrotechnice. Zastosowanie miedzi cynowanej galwanicznie oraz izolacji poliamidowej spełnia wymogi dotyczące trwałości połączeń elektrycznych oraz odporności na starzenie materiałowe. Końcówki ERKO są uznawane przez instalatorów za standard w zakresie bezpieczeństwa przeciwpożarowego, minimalizując ryzyko przegrzania punktu styku wynikającego z luźnych żył przewodu.

Zastosowanie

Końcówki TV 0,75-8 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów w jednym zacisku śrubowym lub sprężynowym. Dzięki swojej konstrukcji idealnie sprawdzają się przy mostkowaniu sygnałów w sterownikach PLC, przekaźnikach oraz w systemach oświetleniowych. Odporność na czynniki atmosferyczne sprawia, że mogą być stosowane również w instalacjach zewnętrznych zabezpieczonych odpowiednimi obudowami.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przewody należy odizolować na długość odpowiadającą długości części stykowej tulejki (8 mm).
• Obie żyły o przekroju 0,75 mm² powinny być równo wprowadzone do izolowanego kołnierza końcówki.
• Do zaprasowania należy używać wyłącznie dedykowanych narzędzi zaciskowych (prasek) dopasowanych do przekroju tulejki, co gwarantuje uzyskanie odpowiedniej siły docisku i gazoszczelności połączenia.
• Po zaciśnięciu należy zweryfikować poprawność osadzenia końcówki – przewody nie powinny wykazywać żadnych luzów.

FAQ

1. Czy końcówki TV 0,75-8 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Stosowanie ich z aluminium może prowadzić do korozji elektrochemicznej.

2. Jaka jest główna korzyść z używania końcówek podwójnych zamiast dwóch pojedynczych?
Końcówka podwójna pozwala na estetyczne i bezpieczne wprowadzenie dwóch przewodów do jednego zacisku, który konstrukcyjnie może nie być przystosowany do trzymania dwóch osobnych żył, co znacząco poprawia pewność styku.

3. Czy izolacja poliamidowa jest odporna na wysokie temperatury?
Tak, zastosowana izolacja poliamidowa charakteryzuje się wysoką trwałością termiczną aż do +125°C, co przewyższa standardowe izolacje PVC.
