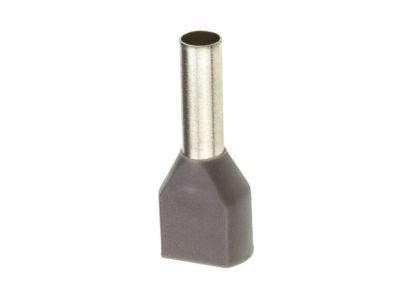

Końcówka tulejkowa podwójna TV 0,75-10, przekrój: 0,75mm2, dł. tulejki 10mm (opak 100szt) | TV_0,75-10/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa podwójna TV 0,75-10 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w szafach sterowniczych i rozdzielnicach. Przekrój znamionowy wynoszący 0,75 mm² dla każdej z dwóch żył pozwala na stabilne i bezpieczne wprowadzenie dwóch przewodów miedzianych wielodrutowych do jednego zacisku, co jest kluczowe przy mostkowaniu aparatury modułowej. Długość tulejki wynosząca 10 mm gwarantuje optymalną powierzchnię styku wewnątrz zacisku śrubowego lub sprężynowego.

• Materiał: Wykonana z miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję utleniającą.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo pracy i ułatwia identyfikację przewodów.
• Wytrzymałość termiczna: Szeroki zakres temperatur pracy od -40°C do +125°C pozwala na montaż w wymagających warunkach przemysłowych.
• Konstrukcja podwójna: Specjalny kształt kołnierza umożliwia estetyczne i trwałe zespolenie dwóch żył typu linka, eliminując ryzyko wysuwania się pojedynczych drucików.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza renoma producenta ERKO. Wykorzystanie miedzi cynowanej galwanicznie oraz izolacji poliamidowej wpisuje się w wymagania techniczne stawiane profesjonalnym instalacjom elektrycznym. Końcówki te minimalizują ryzyko wystąpienia zwarć oraz przegrzewania się punktów styku, co jest bezpośrednio związane z zachowaniem norm bezpieczeństwa przeciwpożarowego w obiektach przemysłowych i mieszkalnych.

Zastosowanie

Końcówki TV 0,75-10 znajdują szerokie zastosowanie w automatyce przemysłowej, energetyce oraz instalacjach budynkowych. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów o przekroju 0,75 mm² w jednym punkcie przyłączeniowym, np. przy łączeniu sterowników PLC, przekaźników czy złączek szynowych na szynie DIN. Dzięki odporności na czynniki atmosferyczne, mogą być stosowane również w rozdzielnicach zewnętrznych, pod warunkiem zachowania odpowiedniego stopnia ochrony obudowy.

Wskazówki Montażowe

Aby zapewnić trwałe i bezpieczne połączenie, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować końcówki dwóch przewodów na długości odpowiadającej części rurkowej tulejki (ok. 10 mm).
• Wprowadzenie żył: Obie żyły typu linka należy wprowadzić do izolowanego kołnierza końcówki tak, aby wszystkie druciki znalazły się wewnątrz miedzianej rurki.
• Zaciskanie: Proces zaciskania musi odbywać się przy użyciu dedykowanych narzędzi (prasek) do końcówek tulejkowych izolowanych. Należy dobrać odpowiednią matrycę odpowiadającą rozmiarowi 0,75 mm².
• Kontrola: Po zaciśnięciu należy upewnić się, że tulejka stabilnie trzyma obie żyły i nie wykazuje luzów mechanicznych.

FAQ

• Czy końcówki można zaciskać zwykłymi kombinerkami? Nie, do poprawnego i bezpiecznego montażu wymagana jest profesjonalna praska, która zapewni odpowiednią siłę nacisku i geometrię zacisku.
• Jaka jest różnica między izolacją poliamidową a PVC? Poliamid charakteryzuje się wyższą odpornością termiczną (do +125°C) oraz lepszą wytrzymałością mechaniczną w porównaniu do standardowego PVC.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
