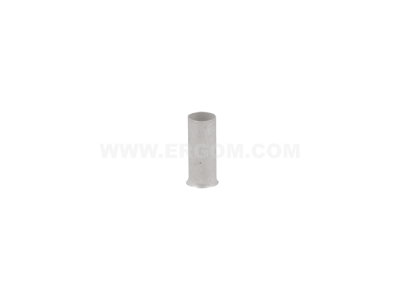

Końcówka tulejkowa nieizolowana H 6/10 ERHN przekrój: 6mm2, dł. tulejki 10 (opak 100szt) | E08KH-01010109800 Ergom

Alternatywny kod produktu: H 6/10 ERHN (100 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa nieizolowana H 6/10 ERHN (symbol E08KH-01010109800) przeznaczona jest do bezpiecznego zaciskania przewodów linkowych o przekroju 6 mm². Długość tulejki wynosi 10 mm, co zapewnia odpowiednią powierzchnię styku w standardowych zaciskach śrubowych i sprężynowych. Opakowanie zawiera 100 sztuk, co pozwala na ekonomiczne zaopatrzenie stanowiska montażowego.

• Przekrój 6 mm²: gwarantuje prawidłowe połączenie przewodów o tym przekroju, eliminując ryzyko poluzowania lub przegrzania styku.
• Długość tulejki 10 mm: umożliwia optymalne dociśnięcie w zaciskach i pewne osadzenie bez nadmiernego wysunięcia.
• Wykonanie nieizolowane: dedykowane do listew zaciskowych i główek, w których izolacja tulejki nie jest wymagana.
• Typ H (kształt cylindryczny): ułatwia wprowadzenie przewodu i zaciskanie za pomocą standardowych zaciskarek.
• Opakowanie 100 sztuk: wygodne dla profesjonalnych instalatorów – wystarczający zapas na wiele złącz.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami dotyczącymi końcówek tulejkowych (standard DIN) oraz posiada certyfikat CE. Zapewnia bezpieczeństwo i niezawodność w instalacjach elektrycznych wykonywanych zgodnie z obowiązującymi przepisami.

Zastosowanie

Końcówka tulejkowa nieizolowana H 6/10 ERHN znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i powtarzalne połączenie przewodów linkowych w zaciskach śrubowych lub sprężynowych.

• Montaż przewodów w rozdzielnicach elektrycznych i tablicach sterowniczych.
• Podłączanie przewodów do styczników, przekaźników i wyłączników nadprądowych.
• Wykonywanie przyłączy w szafach automatyki przemysłowej i sterownikach PLC.
• Instalacje oświetleniowe i gniazdowe – kończenie przewodów przed wpięciem do listew zaciskowych.

Wskazówki Montażowe

Montaż i zaciskanie końcówek tulejkowych może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Do zaciskania stosować odpowiednią zaciskarkę przeznaczoną do tulejek nieizolowanych (np. o profilu trapezowym). Przed zaciskaniem ściągnąć izolację przewodu na długość równą długości tulejki (10 mm), wsunąć przewód do końca w tulejkę i zaciśnąć narzędziem gwarantującym trwałe połączenie. Należy dobrać przekrój przewodu do podanego 6 mm². Po zaciśnięciu sprawdzić wytrzymałość mechaniczną – tulejka nie powinna przesuwać się po przewodzie.

FAQ

• Czy ta końcówka jest izolowana? Nie, jest to końcówka nieizolowana typu H, przeznaczona do aplikacji, gdzie izolacja zewnętrzna nie jest wymagana (np. w listwach zaciskowych z izolacyjną obudową).
• Do jakiego rodzaju przewodów jest przeznaczona? Do przewodów linkowych (wielodrutowych) o przekroju 6 mm². Nie stosować do przewodów drutowych (jednożyłowych).
• Czy potrzebuję specjalnej zaciskarki? Tak, zaleca się użycie zaciskarki przystosowanej do końcówek nieizolowanych, z odpowiednim profilem gniazda. Użycie nieodpowiedniego narzędzia może skutkować niedostatecznym zaciskiem i wadliwym połączeniem.
