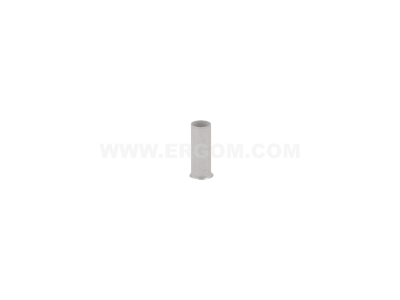

Końcówka tulejkowa nieizolowana H 4/9 ERHN przekrój: 4,0mm2, dł. tulejki 9 (opak 100szt) | E08KH-01010109400 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa nieizolowana typu H 4/9 ERHN marki ERGOM to profesjonalny komponent przeznaczony do zakańczania przewodów miedzianych typu linka. Przekrój znamionowy wynoszący 4,0 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji styku. Wykonanie z miedzi elektrolitycznej, poddanej procesowi cynowania galwanicznego, gwarantuje doskonałą przewodność oraz wysoką odporność na procesy korozyjne i utlenianie powierzchni styku. Długość tulejki wynosząca 9 mm umożliwia głębokie osadzenie przewodu, co przekłada się na zwiększoną wytrzymałość mechaniczną połączenia. Brak izolacji sprawia, że końcówka idealnie nadaje się do zastosowań w miejscach o ograniczonej przestrzeni montażowej lub tam, gdzie wymagane jest dodatkowe zabezpieczenie rurką termokurczliwą.

• Wysoka jakość miedzi elektrolitycznej zapewniająca optymalny przepływ prądu.
• Powłoka cynowana chroniąca przed agresywnym środowiskiem zewnętrznym.
• Precyzyjne wykonanie ułatwiające wprowadzanie linki do wnętrza tulejki.
• Opakowanie zbiorcze zawierające 100 sztuk, idealne dla instalatorów i prefabrykatorów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji niskiego napięcia. Końcówki ERGOM spełniają wymagania normy DIN 46228/1, co potwierdza ich kompatybilność z większością profesjonalnych narzędzi do zaciskania oraz osprzętu elektroinstalacyjnego. Zastosowanie certyfikowanych komponentów minimalizuje ryzyko awarii wynikających z przegrzewania się punktów styku, co jest bezpośrednio związane z zachowaniem odpowiedniej geometrii i czystości materiałowej produktu.

Zastosowanie

Końcówka H 4/9 ERHN znajduje szerokie zastosowanie w profesjonalnej branży elektro-technicznej. Jest niezastąpiona podczas prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych, gdzie konieczne jest uporządkowanie końcówek przewodów wielodrutowych przed ich wpięciem do zacisków śrubowych lub sprężynowych. Dzięki swojej konstrukcji zapobiega rozwarstwianiu się pojedynczych drucików linki, co eliminuje ryzyko zwarć międzyfazowych oraz zapewnia pełną powierzchnię styku w aparatach modułowych, takich jak wyłączniki nadprądowe, styczniki czy przekaźniki montowane na szynie DIN.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach technicznych, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości odpowiadającej długości tulejki (ok. 9 mm), dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Wprowadzić odizolowany koniec przewodu do tulejki tak, aby miedź wypełniła całą jej objętość.
• Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych (np. o profilu trapezowym lub kwadratowym), dopasowanej do przekroju 4,0 mm².
• Po zaciśnięciu należy zweryfikować poprawność montażu poprzez lekkie pociągnięcie za przewód – końcówka nie powinna się zsuwać.

FAQ

Czy końcówka H 4/9 może być stosowana z przewodami aluminiowymi?
Nie, końcówki miedziane cynowane typu H są dedykowane wyłącznie do przewodów miedzianych. Łączenie ich z aluminium bez odpowiednich przekładek bimetalicznych może prowadzić do korozji elektrochemicznej.

Jaki profil zacisku jest najlepszy dla tej końcówki?
Wybór profilu (trapez, kwadrat, sześciokąt) zależy od rodzaju zacisku, w którym końcówka będzie montowana. Dla zacisków windowych w aparaturze modułowej najczęściej zaleca się zacisk trapezowy lub kwadratowy.

Czy brak izolacji wpływa na bezpieczeństwo?
Brak izolacji oznacza, że po zamontowaniu w zacisku, część przewodząca może być odsłonięta, jeśli nie zostanie wsunięta do końca. W miejscach wymagających ochrony przed dotykiem bezpośrednim należy stosować końcówki izolowane lub dodatkowe osłony.
