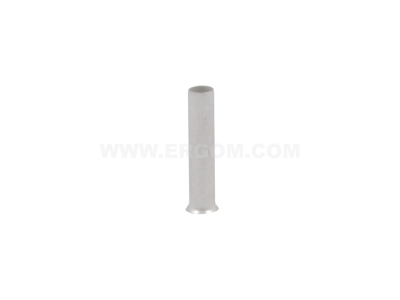

Końcówka tulejkowa nieizolowana H 2,5/12 ERHN przekrój: 2,5mm2, dł. tulejki 12 (opak 100szt) | E08KH-01010109100 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa nieizolowana typu H 2,5/12 ERHN marki ERGOM to profesjonalny komponent przeznaczony do zakańczania odizolowanych końców przewodów wielodrutowych, potocznie zwanych linkami. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia. Wykonanie z miedzi elektrolitycznej, poddanej procesowi cynowania galwanicznego, gwarantuje doskonałą przewodność oraz wysoką odporność na procesy korozyjne i utlenianie, co jest kluczowe dla długotrwałej eksploatacji instalacji. Długość tulejki wynosząca 12 mm umożliwia pewne osadzenie w głębokich zaciskach aparatury modułowej oraz listwach zaciskowych, eliminując ryzyko wysunięcia się pojedynczych drucików linki i powstawania zwarć.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi, co potwierdza jego przydatność w zaawansowanych systemach automatyki i rozdzielnicach niskiego napięcia. Zastosowanie miedzi o wysokiej czystości oraz precyzyjne cynowanie odpowiada normom dotyczącym osprzętu kablowego, zapewniając pełną kompatybilność z zaciskami śrubowymi i sprężynowymi renomowanych producentów aparatury elektrycznej. Wykorzystanie końcówek ERGOM wspiera zachowanie ciągłości parametrów technicznych połączenia zgodnie z wymaganiami normy PN-EN 60947-1.

Zastosowanie

Końcówki tulejkowe H 2,5/12 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w instalacjach przemysłowych. Są niezastąpione wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu typu linka o przekroju 2,5 mm² z zaciskami aparatów elektrycznych, takich jak wyłączniki nadprądowe, styczniki czy przekaźniki. Dzięki brakowi izolacji poliamidowej, końcówki te idealnie sprawdzają się w miejscach o ograniczonej przestrzeni montażowej lub w zaciskach, gdzie konstrukcja wymusza bezpośredni kontakt metal-metal na całej długości wprowadzenia przewodu.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy przestrzegać następujących kroków montażowych:

• Przewód należy odizolować na długości odpowiadającej długości tulejki, czyli około 12 mm, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Należy nasunąć końcówkę tulejkową na odizolowany koniec przewodu tak, aby wszystkie druciki znalazły się wewnątrz tulejki.
• Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych (np. o profilu trapezowym lub kwadratowym), co zapewni odpowiednią siłę docisku i gazoszczelność połączenia.
• Po zaprasowaniu należy zweryfikować poprawność osadzenia końcówki poprzez lekkie pociągnięcie za przewód.

FAQ

• Czy końcówki są odporne na korozję? Tak, dzięki procesowi cynowania galwanicznego miedź jest zabezpieczona przed utlenianiem, co pozwala na stosowanie ich w warunkach przemysłowych.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
• Czy można je stosować z przewodami typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka w celu ich usztywnienia i ochrony przed rozwarstwieniem.
