Końcówka tulejkowa nieizolowana 95/25 PAEH 9500V/25 95,0mm2 (opak 25szt) 054820 | 05104346 PROTEC.class

Alternatywny kod produktu: 054820

Opis i Kluczowe Cechy

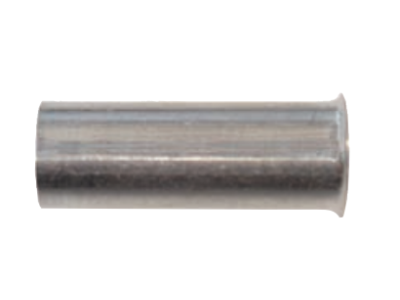

Końcówka tulejkowa nieizolowana o symbolu 05104346 (PAEH 9500V/25) przeznaczona jest do zaciskania przewodów o przekroju 95 mm². Wykonana z miedzi z powłoką ocynkowaną, zapewnia doskonałe przewodnictwo elektryczne oraz odporność na korozję. Brak izolacji z tworzywa sztucznego ułatwia szybki montaż w miejscach, gdzie dodatkowa izolacja nie jest wymagana.

• Przekrój 95 mm²: umożliwia bezpieczne i pewne łączenie przewodów o dużym obciążeniu prądowym – idealna do zasilania głównych obwodów w rozdzielnicach i szafach sterowniczych.
• Materiał: miedź ocynkowana: gwarantuje niską rezystancję styku oraz długotrwałą ochronę przed utlenianiem i korozją.
• Kształt standardowy: zgodny z powszechnie stosowanymi wymiarami – pasuje do typowych zaciskarek i listew zaciskowych.
• Bez izolacji: upraszcza proces zaciskania i kontroli połączenia, szczególnie w instalacjach z dodatkową izolacją koszulkową lub rurkową.
• Zgodność z DIN 46228 część 1: oznacza powtarzalność wymiarów i właściwości mechanicznych, co przekłada się na niezawodność połączeń.

Zgodność z Normami

Końcówka tulejkowa wykonana jest zgodnie z normą DIN 46228 część 1, określającą wymagania dla końcówek nieizolowanych. Posiada certyfikat CE potwierdzający spełnienie obowiązujących wymogów Unii Europejskiej.

Zastosowanie

Dzięki dużemu przekrojowi i solidnej konstrukcji końcówka sprawdzi się w instalacjach wymagających pewnego połączenia przewodów o znacznej średnicy. Stosowana jest przede wszystkim w elektroenergetyce i automatyce przemysłowej.

• Zaciskanie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach
• Łączenie przewodów w szafach sterowniczych oraz pulpitach operatorskich
• Przygotowanie przewodów do podłączenia do listew zaciskowych i aparatury modułowej (styczniki, wyłączniki)
• Instalacje przemysłowe i budynkowe, gdzie wymagany jest przekrój 95 mm²

Wskazówki Montażowe

Montaż końcówki tulejkowej powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony. Dobierz odpowiednią zaciskarkę dostosowaną do przekroju 95 mm² – siłę i moment docisku należy stosować zgodnie z instrukcją producenta narzędzia. Przekrój przewodu musi być dokładnie dopasowany do końcówki, a odizolowana długość żyły powinna odpowiadać długości tulejki. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia.

FAQ

• Czy końcówka jest izolowana? Nie, jest to wersja nieizolowana – bez plastikowej otuliny. Przeznaczona do stosowania w miejscach, gdzie izolacja zapewniana jest przez inne elementy instalacji (np. rurki termokurczliwe, koszulki).
• Z jakiego materiału jest wykonana? Końcówka wykonana jest z miedzi z powłoką ocynkowaną – zapewnia to doskonałe przewodnictwo prądu oraz odporność na korozję.
• Do jakich przewodów można ją stosować? Końcówka jest dedykowana do przewodów o przekroju 95 mm². Przed montażem sprawdź średnicę żyły i dostosuj do tulejki.
