Końcówka tulejkowa nieizolowana 1/6 PAEH 100V/6 1,0mm2 (opak 100szt) 051894 | 05101558 PROTEC.class

Alternatywny kod produktu: 051894

Opis i Kluczowe Cechy

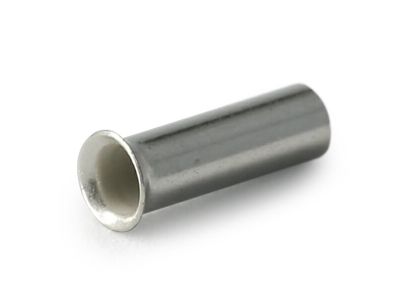

Końcówka tulejkowa nieizolowana typu PAEH 100V/6 o przekroju 1,0 mm² to precyzyjny element do zaciskania przewodów, wykonany z miedzi ocynkowanej. Kształt standardowy oraz brak izolacji z tworzywa sztucznego zapewniają niezawodne połączenie w listwach zaciskowych i złączkach. Produkt zgodny z normą DIN 46228 część 1, gwarantuje powtarzalność parametrów i bezpieczeństwo połączeń. Opakowanie zbiorcze 100 sztuk ułatwia prowadzenie prac montażowych na większą skalę.

• Przekrój przewodu 1,0 mm²: dedykowany do przewodów o tym przekroju, zapewnia optymalną powierzchnię styku i niską rezystancję połączenia.
• Materiał – miedź ocynkowana: wysoka przewodność elektryczna miedzi oraz ochrona antykorozyjna cynku gwarantują trwałość połączenia nawet w trudnych warunkach środowiskowych.
• Kształt standardowy (nieizolowany): łatwość montażu w listwach zaciskowych bez konieczności usuwania tworzywa, idealny do aplikacji wymagających zwartej budowy.
• Zgodność z DIN 46228 część 1: oznacza zachowanie wymiarów i tolerancji zgodnych z niemiecką normą, co zapewnia kompatybilność z typowymi zaciskarkami.
• Opakowanie 100 sztuk: ekonomiczne i wygodne w codziennej pracy instalatora, redukuje częstotliwość zamówień.

Zgodność z Normami

Końcówka została wyprodukowana zgodnie z normą DIN 46228 część 1, która określa wymagania dla tulejek kablowych bez izolacji. Produkt posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Nieizolowane końcówki tulejkowe są powszechnie stosowane w instalacjach elektrycznych, automatyce przemysłowej i rozdzielnicach. Umożliwiają pewne i powtarzalne połączenie przewodów z listwami zaciskowymi, stycznikami, przekaźnikami oraz innymi elementami aparatury modułowej.

• Zaciskanie przewodów w szafach sterowniczych i rozdzielnicach elektrycznych.
• Łączenie przewodów w listwach zaciskowych w instalacjach przemysłowych i budynkowych.
• Przygotowanie przewodów do połączeń w stycznikach, przekaźnikach i wyłącznikach.
• Prace serwisowe i naprawcze w systemach automatyki, gdzie wymagana jest szybka wymiana przewodów.

Wskazówki Montażowe

Montaż końcówki tulejkowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy dobrać odpowiednią zaciskarkę zgodną z przekrojem 1,0 mm² i typem tulejki. Przed zaciskaniem usunąć izolację przewodu na długość równą długości tulejki. Moment dokręcania w listwie zaciskowej – zgodnie z dokumentacją producenta. Stosować przewody o przekroju dostosowanym do prądu obciążenia i norm instalacyjnych.

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana (bez kołnierza i osłony z tworzywa) – stosuje się ją w miejscach, gdzie izolacja nie jest wymagana lub gdy tulejka jest montowana w listwie zaciskowej z izolacją własną.
• Do jakiego przekroju przewodu jest przeznaczona? Końcówka jest dedykowana do przewodów o przekroju 1,0 mm² (np. linka 1,5 mm² – należy sprawdzić średnicę, zalecany jest dokładnie pasujący przekrój).
• Czy można ją stosować do przewodów aluminiowych? Konstrukcja z miedzi ocynkowanej przeznaczona jest przede wszystkim do przewodów miedzianych. W przypadku aluminium należy stosować specjalne końcówki i środki ochrony przed korozją galwaniczną.
