Końcówka tulejkowa nieizolowana 0,34/5 PAEH 034V/5 0,34mm2 (opak 100szt) 054808 | 05104334 PROTEC.class

Alternatywny kod produktu: 054808

Opis i Kluczowe Cechy

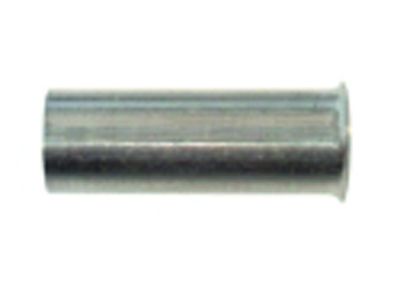

Końcówka tulejkowa nieizolowana PAEH o symbolu 05104334 (typ 034V/5) przeznaczona do zaciskania przewodów o przekroju 0,34 mm². Wykonana z miedzi i ocynkowana, zapewnia dobrą przewodność elektryczną oraz odporność na korozję. Długość tulejki wynosi 5 mm, a opakowanie zawiera 100 sztuk.

• Przekrój 0,34 mm²: precyzyjne dopasowanie do przewodów o tym przekroju – gwarantuje pewne i trwałe połączenie zaciskowe bez ryzyka uszkodzenia żyły.
• Materiał miedziany: wysoka przewodność prądu, niska rezystancja styku – minimalizuje straty mocy i nagrzewanie się połączenia.
• Powierzchnia ocynkowana: ochrona przed korozją w środowiskach o podwyższonej wilgotności – wydłuża żywotność połączenia.
• Brak izolacji z tworzywa: umożliwia stosowanie w miejscach o ograniczonej przestrzeni, gdzie izolacja mogłaby przeszkadzać – łatwiejsze prowadzenie przewodów w rozdzielnicy.
• Opakowanie 100 sztuk: wygodne do użytku instalacyjnego i serwisowego – wystarczający zapas na typową instalację lub kilka mniejszych obwodów.

Zgodność z Normami

Końcówka spełnia wymagania normy DIN 46228 część 1 dotyczącej końcówek tulejkowych bez izolacji. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Końcówka tulejkowa nieizolowana znajduje zastosowanie wszędzie tam, gdzie konieczne jest pewne i łatwe zaciśnięcie przewodu w zacisku śrubowym lub sprężynowym, szczególnie w miejscach o ograniczonej przestrzeni.

• Zaciskanie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych – zapewnia trwałe połączenie bez luzów.
• Przygotowanie przewodów do podłączenia aparatury modułowej (wyłączniki, styczniki, przyciski) – ułatwia montaż i zmniejsza ryzyko poluzowania.
• W automatyce budynkowej i przemysłowej – do łączenia przewodów w puszkach, listwach zaciskowych i złączkach.
• W instalacjach sygnalizacyjnych i sterowniczych o małych przekrojach – idealna do przewodów 0,34 mm².

Wskazówki Montażowe

Montaż końcówek tulejkowych powinien być wykonywany przez osoby z uprawnieniami SEP przy odłączonym napięciu. Przed zaciskaniem należy odizolować przewód na długość odpowiadającą tulejce (ok. 5 mm). Użyj dedykowanych szczęk do zaciskania końcówek tulejkowych – siłę zacisku i kształt dobierz zgodnie z zaleceniami producenta narzędzia. Po zaciśnięciu sprawdź mechaniczne osadzenie tulejki na przewodzie. Przekrój przewodu musi być zgodny z końcówką (0,34 mm²), aby uniknąć niepełnego dociśnięcia lub uszkodzenia żyły.

FAQ

• Czy końcówka ma izolację z tworzywa? Nie – jest to końcówka nieizolowana (bez koszyczka), wykonana w całości z miedzi ocynkowanej. Zgodnie z normą DIN 46228 część 1.
• Jaki jest materiał i wykończenie końcówki? Materiał: miedź. Powierzchnia ocynkowana dla ochrony antykorozyjnej.
• Do jakiego przekroju przewodu jest przeznaczona ta końcówka? Do przewodów o przekroju 0,34 mm². Długość tulejki wynosi 5 mm.
