Końcówka tulejkowa izolowanaCu, HI 2X0,75/8 przekrój: 2x0,75mm2, dł. tulejki 8 (opak 100szt) | E08KH-02020104121 Ergom

Opis i Kluczowe Cechy

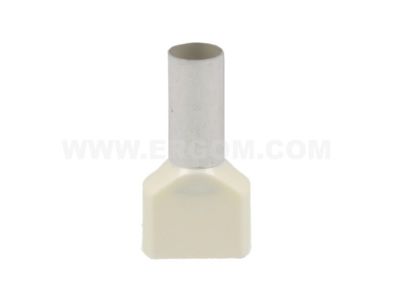

Końcówka tulejkowa izolowana typu HI 2X0,75/8 marki ERGOM to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Produkt ten umożliwia estetyczne i bezpieczne zakończenie dwóch przewodów wielodrutowych (tzw. linki) o przekroju znamionowym 0,75 mm² każdy. Wykonana z miedzi galwanicznie cynowanej, tulejka gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne, co jest kluczowe dla długotrwałej eksploatacji instalacji.

• Podwójna konstrukcja: Specjalny kształt kołnierza izolacyjnego pozwala na wprowadzenie dwóch żył jednocześnie, co ułatwia mostkowanie aparatury.
• Izolacja poliamidowa: Zastosowanie poliamidu zapewnia wysoką wytrzymałość termiczną oraz mechaniczną, chroniąc przed przypadkowym zwarciem.
• Długość tulejki 8 mm: Optymalna długość części stykowej pozwala na pewne osadzenie w zaciskach śrubowych i sprężynowych większości aparatów elektrycznych.
• Cynowanie galwaniczne: Warstwa cyny minimalizuje rezystancję przejścia i zapobiega utlenianiu się miedzi.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje powtarzalność wymiarową oraz kompatybilność z profesjonalnymi praskami do zaciskania. Materiał izolacyjny charakteryzuje się właściwościami samogasnącymi, co podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy.

Zastosowanie

Końcówki HI 2X0,75/8 znajdują szerokie zastosowanie w automatyce przemysłowej, energetyce oraz instalacjach budynkowych. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów w jednym zacisku, np. przy mostkowaniu przekaźników, sterowników PLC czy złączek szynowych na szynie DIN. Dzięki ich zastosowaniu eliminuje się ryzyko pękania pojedynczych drucików linki oraz zjawisko iskrzenia na styku, co bezpośrednio przekłada się na stabilność pracy systemów sterowania.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować obie żyły na długość odpowiadającą długości tulejki (ok. 8-9 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żył: Obie odizolowane końcówki należy wprowadzić do wspólnego kołnierza izolacyjnego tak, aby miedź wypełniła całą objętość metalowej tulejki.
• Zaciskanie: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych podwójnych. Proces zaciskania powinien być przeprowadzony do momentu pełnego uformowania tulejki, co gwarantuje odporność na wyrwanie.
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu styka się z kołnierzem poliamidowym, a żadne druciki nie wystają poza obrys końcówki.

FAQ

• Czy końcówka HI 2X0,75/8 pasuje do każdego rodzaju praski? Zaleca się stosowanie prasek o profilu zacisku dopasowanym do tulejek izolowanych (np. kwadrat, sześciokąt lub trapez), które obsługują zakres 0,75 mm².
• Z jakiego materiału wykonana jest izolacja? Izolacja wykonana jest z wysokiej jakości poliamidu, który jest bardziej odporny na pękanie i temperaturę niż standardowe PVC.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk końcówek.
• Czy można stosować tę końcówkę do pojedynczego przewodu? Do pojedynczych przewodów dedykowane są końcówki typu HI (pojedyncze). Model HI 2X jest zaprojektowany specjalnie dla dwóch żył, aby zapewnić im odpowiednie trzymanie i izolację.
