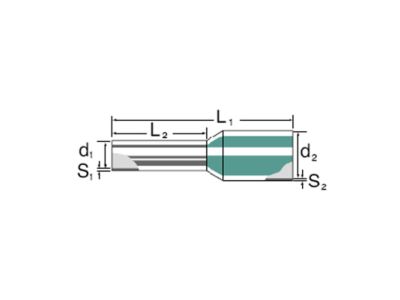

Końcówka tulejkowa izolowana w paskach H1,0/14 GE BD | 9004320000 Weidmuller

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana w paskach o symbolu 9004320000, model H1,0/14, w kolorze żółtym. Dzięki taśmie samoprzylepnej możliwe jest wygodne pobieranie pojedynczych sztuk bez konieczności każdorazowego pomiaru, co przyspiesza prace instalacyjne. Przeznaczona do przewodów o przekroju 1 mm², zapewnia trwałe i bezpieczne połączenie w listwach zaciskowych oraz aparaturze łączeniowej.

• Model H1,0/14: oznacza dedykację do przewodów o przekroju 1 mm² i długość izolacji 14 mm – gwarantuje prawidłowe osadzenie w zacisku bez ryzyka zwarć.
• Kolor żółty izolacji: ułatwia szybką identyfikację wizualną podczas montażu i serwisu, szczególnie w szafach z dużą liczbą przewodów.
• Taśma samoprzylepna: umożliwia łatwe odrywanie pojedynczych końcówek – minimalizuje straty materiału i skraca czas przygotowania.
• Izolacja tulejki: wykonana z tworzywa odpornego na temperaturę i naprężenia mechaniczne, chroni żyłę przed uszkodzeniami w trakcie zaciskania.
• Wygodne pakowanie: pasek samoprzylepny pozwala na montaż bezpośrednio na blacie warsztatu lub w pojemniku.

Zgodność z Normami

Produkt spełnia ogólne wymagania norm europejskich dotyczących końcówek tulejkowych izolowanych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówka tulejkowa H1,0/14 stosowana jest wszędzie tam, gdzie wymagane jest pewne i powtarzalne zakończenie przewodów jednożyłowych lub wielodrutowych w instalacjach elektrycznych.

• Zaciskanie przewodów w listwach zaciskowych w szafach sterowniczych i rozdzielczych.
• Przygotowanie przewodów do podłączenia styczników, przekaźników, wyłączników nadprądowych i aparatury modułowej.
• Wykonywanie połączeń w puszkach instalacyjnych – zapewnia stabilność i estetykę.
• Zastosowanie w automatyce przemysłowej i budynkowej – np. przy podłączaniu czujników, siłowników lub sterowników PLC.

Wskazówki Montażowe

Montaż końcówek tulejkowych może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Przed zaciskaniem należy odizolować przewód na długość odpowiadającą długości izolacji tulejki (14 mm), włożyć go do końcówki i zaciąć odpowiednią zaciskarką (np. typu goły lub z regulacją siły). Moment zaciskania i przekrój przewodu muszą być zgodne z zaleceniami producenta narzędzia. Po zaciśnięciu sprawdzić mechaniczne osadzenie i brak wystających drucików.

FAQ

• Jakiego koloru jest izolacja tej końcówki? Izolacja tulejki jest żółta, co ułatwia identyfikację wizualną podczas montażu i późniejszej konserwacji.
• Czy końcówki można oddzielać pojedynczo z paska? Tak, taśma samoprzylepna umożliwia łatwe odrywanie pojedynczych sztuk bez ryzyka uszkodzenia sąsiednich końcówek.
• Co oznacza oznaczenie H1,0/14? H1,0 wskazuje, że końcówka jest przeznaczona do przewodów o przekroju 1 mm², a /14 – długość izolacji wynosi 14 mm. Jest to standardowy zapis stosowany w branży elektroinstalacyjnej.
