Końcówka tulejkowa izolowana podwójna HI 2X1/8 DIN przekrój: 2x1,0mm2, dł. tulejki 8 (opak 100szt) | E08KH-02020104801 Ergom

Alternatywny kod produktu: HI 2X1/8 DIN (100 SZT.)

Opis i Kluczowe Cechy

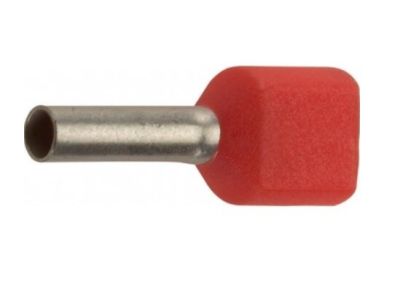

Końcówka tulejkowa izolowana podwójna HI 2X1/8 DIN marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Produkt ten umożliwia estetyczne i bezpieczne zakończenie dwóch przewodów miedzianych typu linka o przekroju znamionowym 1,0 mm² każdy. Wykorzystanie miedzi galwanicznie cynowanej gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne, co jest kluczowe dla długotrwałej eksploatacji instalacji. Izolacja wykonana z poliamidu nie tylko chroni przed przypadkowym dotykiem, ale również ułatwia wprowadzanie przewodów do zacisku, eliminując ryzyko rozwarstwienia się pojedynczych drucików linki.

• Przekrój znamionowy: 2x1,0 mm², co pozwala na stabilne i pewne połączenie dwóch żył w jednym zacisku.
• Długość tulejki miedzianej: 8 mm, zapewniająca optymalną powierzchnię styku w większości standardowych złączek i aparatów modułowych.
• Materiał: Miedź (Cu) pokryta warstwą cyny, co minimalizuje rezystancję przejścia.
• Izolacja: Poliamid o wysokiej wytrzymałości termicznej i mechanicznej.
• Kolorystyka zgodna z normą DIN, ułatwiająca szybką identyfikację przekroju przez instalatora.

Zgodność z Normami

Produkt został wykonany w oparciu o rygorystyczne standardy jakościowe, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Końcówka spełnia wymagania normy DIN 46228/4, co gwarantuje pełną kompatybilność wymiarową z profesjonalnymi narzędziami do zaciskania oraz osprzętem łączeniowym renomowanych producentów. Dzięki certyfikacji i dbałości o proces produkcyjny firmy ERGOM, użytkownik otrzymuje komponent spełniający europejskie normy bezpieczeństwa elektrycznego.

Zastosowanie

Podwójne końcówki tulejkowe HI 2X1/8 znajdują szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba mostkowania sygnałów lub zasilania pomiędzy aparatami. Są niezastąpione w automatyce przemysłowej, przy budowie szaf sterowniczych oraz w instalacjach domowych przy łączeniu wyłączników nadmiarowoprądowych i różnicowoprądowych. Dzięki nim możliwe jest bezpieczne wprowadzenie dwóch przewodów do jednego zacisku windowego lub śrubowego, co znacząco porządkuje strukturę okablowania i zwiększa odporność połączenia na drgania mechaniczne.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przewody należy odizolować na długość odpowiadającą długości części metalowej tulejki (ok. 8-9 mm).
• Obie żyły powinny być wprowadzone do izolowanego kołnierza końcówki w taki sposób, aby żadne druciki nie wystawały poza obrys izolacji.
• Do zaprasowania należy używać wyłącznie dedykowanych prasek do końcówek tulejkowych (np. o profilu trapezowym lub kwadratowym), dopasowanych do zakresu 2x1,0 mm².
• Po zaprasowaniu należy zweryfikować poprawność osadzenia końcówki poprzez lekkie pociągnięcie za przewody.

FAQ

Czy końcówki można używać z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka w celu zabezpieczenia ich przed przecinaniem przez śruby zacisku oraz w celu poprawy styku.

Jaki jest kolor izolacji dla tego rozmiaru?
Zgodnie ze standardem DIN dla przekroju 1,0 mm², izolacja końcówki jest koloru czerwonego.

Ile sztuk znajduje się w opakowaniu?
Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk końcówek.
