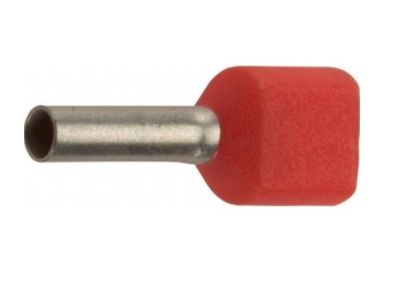

Końcówka tulejkowa izolowana podwójna HI 2X1/10 DIN przekrój: 2x1,5mm2, dł. tulejki 10 (opak 100szt) | E08KH-02020105001 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana podwójna HI 2X1/10 DIN marki ERGOM to profesjonalny komponent przeznaczony do trwałego i bezpiecznego zakańczania dwóch przewodów miedzianych w jednym punkcie styku. Przekrój znamionowy wynoszący 2x1,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia. Długość tulejki miedzianej wynosząca 10 mm gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych. Wykonanie z miedzi galwanicznie cynowanej zapewnia doskonałą odporność na korozję oraz utlenianie, co jest kluczowe dla długofalowej bezawaryjności instalacji. Izolacja poliamidowa nie tylko chroni przed zwarciami, ale również ułatwia wprowadzanie żył przewodu dzięki specjalnie wyprofilowanemu kołnierzowi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi. Zgodność z normą DIN 46228/4 gwarantuje pełną powtarzalność wymiarową oraz kompatybilność z profesjonalnymi praskami do zaciskania tulejek. Dzięki certyfikacji uznanego producenta ERGOM, użytkownik ma pewność, że końcówki spełniają wymagania dotyczące bezpieczeństwa pożarowego oraz wytrzymałości mechanicznej połączeń elektrycznych w instalacjach niskiego napięcia.

Zastosowanie

Końcówki typu HI 2X1/10 znajdują szerokie zastosowanie w zaawansowanych systemach automatyki przemysłowej oraz rozdzielnicach elektrycznych. Są niezastąpione wszędzie tam, gdzie zachodzi konieczność mostkowania sygnałów lub zasilania pomiędzy sąsiednimi aparatami na szynie DIN. Idealnie sprawdzają się przy montażu:

• Sterowników PLC i modułów I/O, gdzie przestrzeń montażowa jest ograniczona.
• Zabezpieczeń nadprądowych i różnicowoprądowych w rozdzielnicach domowych i przemysłowych.
• Przekaźników czasowych oraz styczników wymagających podwójnego oprzewodowania.
• Listew zaciskowych w szafach sterowniczych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących zasad montażowych:

• Odizoluj końce dwóch przewodów na długość odpowiadającą długości części rurkowej tulejki (ok. 10 mm).
• Wprowadź obie żyły do izolowanego kołnierza tak, aby miedziane druciki nie wystawały poza obręb izolacji.
• Do zaprasowania użyj dedykowanej praski czołowej lub bocznej o odpowiednim profilu (kwadrat, sześciokąt lub trapez).
• Zaciśnij tulejkę z siłą zapewniającą trwałe odkształcenie plastyczne miedzi, co wyeliminuje puste przestrzenie i zapobiegnie utlenianiu styku.
• Po montażu sprawdź mechanicznie trwałość połączenia poprzez lekkie pociągnięcie za przewody.

FAQ

• Czy te tulejki pasują do przewodów typu drut? Nie, końcówki tulejkowe są dedykowane wyłącznie do przewodów typu linka (wielodrutowych) w celu zapobiegania rozwarstwianiu się drucików.
• Jaki jest kolor izolacji według standardu DIN? Dla przekroju 1,5 mm² w standardzie DIN, izolacja posiada kolor czarny, co ułatwia szybką identyfikację przekroju przez instalatora.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
