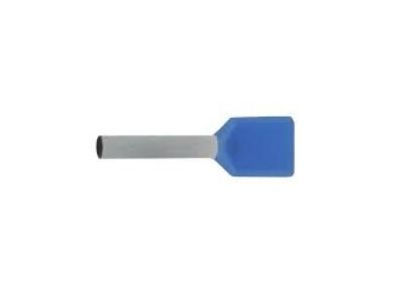

Końcówka tulejkowa izolowana podwójna HI 2X0,75/8 F przekrój: 2x0,75mm2, dł. tulejki 8 (opak 500szt) | E08KH-02020100701 Ergom

Alternatywny kod produktu: HI 2X0,75/8 F (500 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana podwójna HI 2X0,75/8 F (symbol E08KH-02020100701) to akcesorium elektroinstalacyjne umożliwiające bezpieczne i pewne łączenie dwóch przewodów o łącznym przekroju 2×0,75 mm² w jednej tulejce. Długość tulejki wynosi 8 mm, co zapewnia optymalne osadzenie w standardowych listwach zaciskowych. Opakowanie zbiorcze 500 sztuk sprawia, że produkt przeznaczony jest do prac instalacyjnych w większej skali – dla elektryków i instalatorów.

• Podwójna konstrukcja (2×0,75 mm²): Umożliwia jednoczesne zaciśnięcie dwóch przewodów w jednej tulejce, co oszczędza miejsce w szafie sterowniczej i redukuje liczbę połączeń.
• Długość tulejki 8 mm: Dobrana tak, by zapewnić stabilny kontakt z zaciskami śrubowymi lub sprężynowymi, bez ryzyka wysunięcia przewodu.
• Izolacja poliamidowa: Chroni przed przypadkowym zwarciem między żyłami oraz ułatwia rozróżnienie kolorów wiązek przewodów (dopasowanie do barw izolacji żył).
• Wydajne opakowanie 500 sztuk: Idealne dla firm instalacyjnych i serwisów – ogranicza liczbę zamówień i zapewnia ciągłość pracy.
• Zgodność z normami konstrukcyjnymi: Produkt wykonany zgodnie z obowiązującymi standardami dla końcówek tulejkowych, co gwarantuje powtarzalność wymiarów i jakość zacisku.

Zgodność z Normami

Końcówka tulejkowa HI 2X0,75/8 F spełnia wymagania europejskich norm dotyczących końcówek kablowych z izolacją (seria DIN 46228). Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Wykonanie z materiałów odpornych na odkształcenia i starzenie zapewnia długotrwałą niezawodność połączeń w standardowych warunkach pracy.

Zastosowanie

Podwójne końcówki tulejkowe stosuje się wszędzie tam, gdzie konieczne jest łączenie dwóch przewodów w jeden zacisk – w szafach sterowniczych, rozdzielnicach, puszkach instalacyjnych oraz w systemach automatyki budynkowej. Dzięki izolowanej konstrukcji idealnie nadają się do prowadzenia przewodów w wiązkach.

• Łączenie dwóch przewodów ochronnych (PE) lub neutralnych (N) w jednym zacisku listwy.
• Zaciskanie przewodów w puszkach przyłączeniowych, gdzie ograniczona liczba zacisków wymaga łączenia kilku odbiorów.
• Montaż w szafach sterowniczych i rozdzielnicach – porządkowanie wiązek przewodów i redukcja liczby listew zaciskowych.
• Prace serwisowe i modernizacyjne – szybkie i bezpieczne dołączanie dodatkowych obwodów bez konieczności stosowania rozgałęźników.

Wskazówki Montażowe

Montaż końcówek tulejkowych powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Użyj odpowiednich zaciskarek z wkładkami dopasowanymi do przekroju 2×0,75 mm² – narzędzia muszą zapewnić równomierne zaciśnięcie obu przewodów. Po zaciśnięciu sprawdź, czy izolacja tulejki nie jest uszkodzona, a przewody są pewnie osadzone. Przekrój przewodu dopasuj do obciążenia; maksymalny prąd dla dwóch przewodów 0,75 mm² wynika z ich łącznego przekroju 1,5 mm² (normatywnie dla miedzi obciążalność ~16 A w zależności od warunków). Wtykaj końcówkę do listwy zaciskowej tak, by izolacja tulejki znajdowała się nad zaciskiem, a nie wewnątrz.

FAQ

• Czy końcówka HI 2X0,75/8 F nadaje się do przewodów linkowych? Tak, jest przeznaczona do przewodów linkowych miedzianych o przekroju pojedynczej żyły 0,75 mm² (dwie żyły łącznie 1,5 mm²). Przed zaciśnięciem upewnij się, że obie żyły są jednakowej długości i odpowiednio skręcone.
• Jaka długość izolacji ma końcówka? Długość tulejki (część nieizolowana) wynosi 8 mm. Długość całkowita końcówki z izolacją to zazwyczaj około 12-13 mm (w zależności od producenta). Izolacja zaczyna się ok. 2 mm poza tulejką.
• Czy mogę użyć tej końcówki do łączenia przewodów o różnych przekrojach? Nie, produkt jest dedykowany do dwóch przewodów o tym samym przekroju 0,75 mm² każdy. Łączenie przewodów o różnych przekrojach może skutkować nieprawidłowym zaciśnięciem i utratą połączenia.
