Końcówka tulejkowa izolowana podwójna DUID-2x2,5-13NB niebieski | DUID-2X2,5-13NB Trytyt

Opis i Kluczowe Cechy

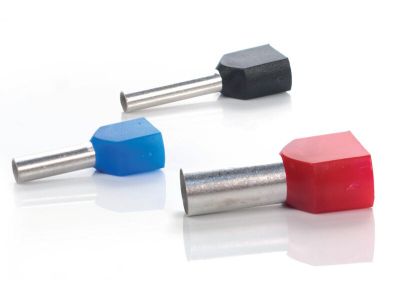

Końcówka tulejkowa izolowana podwójna DUID-2x2,5-13NB w kolorze niebieskim to rozwiązanie dla przewodów wielożyłowych o przekroju 2,5 mm². Zaprojektowana do zabezpieczania końcówek dwóch przewodów, zapewnia stabilne połączenie bez rozszczepiania żył, minimalizując ryzyko zwarcia i degradacji parametrów elektrycznych. Kolor niebieski ułatwia identyfikację w rozdzielnicach i szafach sterowniczych.

• Podwójna konstrukcja: Zapewnia jednoczesne zabezpieczenie dwóch przewodów o przekroju 2,5 mm², eliminując konieczność stosowania oddzielnych tulejek.
• Izolacja przeciwzwarciowa: Zintegrowana izolacja tuby chroni przed przypadkowym zwarciem między odsłoniętymi żyłami, zwiększając bezpieczeństwo instalacji.
• Kolor niebieski (RAL 5015): Umożliwia szybką identyfikację w systemach barwnego kodowania przewodów wg normy PN-HD 308 S2.
• Materiał miedziany z powłoką cynową: Gwarantuje wysoką przewodność elektryczną i odporność na korozję, co wydłuża żywotność połączenia.
• Standardowa średnica zacisku 13 mm: Kompatybilna z typowymi zaciskami śrubowymi i sprężynowymi w aparaturze modułowej.

Zgodność z Normami

Końcówki DUID-2x2,5-13NB spełniają wymagania normy PN-EN 60947-7-1 oraz PN-EN 60228 dotyczących tulejek kablowych i materiałów przewodzących. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z dyrektywami europejskimi.

Zastosowanie

Końcówki tulejkowe DUID-2x2,5-13NB znajdują szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest trwałe i bezpieczne połączenie przewodów wielożyłowych.

• Wyprowadzenia w rozdzielnicach niskiego napięcia – zabezpieczenie końcówek przewodów przed rozszczepianiem i zwarciem.
• Podłączenia w szafach sterowniczych – szybka identyfikacja dzięki barwnej izolacji.
• Instalacje przemysłowe – stabilne połączenia w środowiskach o podwyższonych wymaganiach mechanicznych.
• Prace montażowe w budownictwie – uniwersalne rozwiązanie dla przewodów 2,5 mm² w instalacjach gniazdowych i oświetleniowych.

Wskazówki Montażowe

Montaż końcówek powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przewód należy odpowiednio przygotować: zdjąć izolację na długości 10-12 mm, ułożyć żyły równolegle i umieścić w tulejce, a następnie zacisnąć przy użyciu odpowiedniego narzędzia (cęgi zaciskowe). Upewnić się, że izolacja tulejki całkowicie zakrywa odsłonięte żyły. Po montażu sprawdzić stabilność połączenia i brak zwarcia.

FAQ

• Jaki jest maksymalny przekrój przewodów, które można zabezpieczyć tą tulejką? Końcówka przeznaczona jest dla dwóch przewodów o przekroju 2,5 mm² każdy – łącznie 5 mm².
• Czy tulejka izolowana chroni przed zwarciem? Tak, zintegrowana izolacja tuby z tworzywa termoplastycznego zapobiega przypadkowemu zetknięciu się odsłoniętych żył między sobą lub z metalowymi częściami obudowy.
• Jak dobrać narzędzie do zaciskania? Należy użyć cęgów zaciskowych z profilem odpowiednim do średnicy 13 mm – zaleca się stosowanie narzędzi z regulacją siły zacisku dostosowanej do przekroju miedzi.
