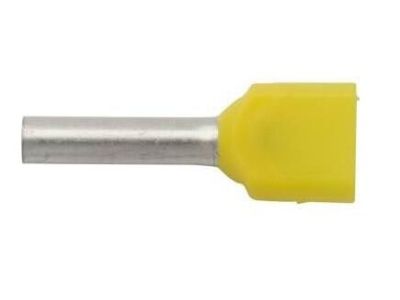

Końcówka tulejkowa izolowana podwójna Cu, HI 2X1/10 przekrój: 2x1,0mm2, dł. tulejki 10 (opak 100szt) | E08KH-02020104921 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana podwójna typu HI 2X1/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Produkt ten umożliwia estetyczne i przede wszystkim bezpieczne zakończenie dwóch przewodów wielodrutowych (typu linka) o przekroju znamionowym 1,0 mm² każdy. Wykonanie z miedzi galwanicznie cynowanej gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne, co jest kluczowe dla długotrwałej eksploatacji instalacji.

• Podwójna konstrukcja: Specjalny kształt części izolacyjnej pozwala na wprowadzenie dwóch żył do jednej tulejki, co ułatwia mostkowanie i optymalizuje przestrzeń w zaciskach.
• Izolacja poliamidowa: Zastosowanie poliamidu zapewnia wysoką wytrzymałość termiczną oraz mechaniczną, a także doskonałe właściwości dielektryczne.
• Długość tulejki 10 mm: Optymalna długość części stykowej pozwala na pewne osadzenie w głębokich zaciskach aparatury modułowej i listew zaciskowych.
• Cynowana miedź: Materiał bazowy to wysokiej jakości miedź Cu, która dzięki procesowi cynowania jest zabezpieczona przed utlenianiem.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży elektrotechnicznej. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz osprzętem łączeniowym. Zastosowanie certyfikowanych komponentów minimalizuje ryzyko awarii wynikających z przegrzewania się styków czy poluzowania połączeń pod wpływem drgań.

Zastosowanie

Końcówki HI 2X1/10 znajdują szerokie zastosowanie w automatyce przemysłowej, budownictwie oraz energetyce. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów w jednym punkcie zaciskowym, np. przy tworzeniu mostków w sterownikach PLC, przekaźnikach czy wyłącznikach nadmiarowoprądowych. Dzięki nim monterzy mogą uniknąć zjawiska rozwarstwiania się drucików linki, co bezpośrednio przekłada się na stabilność parametrów elektrycznych obwodu.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Należy odizolować obie żyły na długość odpowiadającą długości tulejki (ok. 10 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żył: Obie odizolowane końcówki należy skręcić lekko palcami i wprowadzić do wspólnego kołnierza izolacyjnego, aż do oporu.
• Zaciskanie: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych izolowanych (np. praski o profilu trapezowym lub kwadratowym).
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza końcówki, a tulejka jest trwale osadzona na miedzi.

FAQ

• Czy końcówki można stosować z przewodami typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich usztywnienia przed montażem w zacisku.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk końcówek.
• Jaki jest zakres temperatur pracy izolacji poliamidowej? Poliamid standardowo pracuje w szerokim zakresie temperatur, zazwyczaj od -40°C do +105°C, co pozwala na pracę w wymagających warunkach przemysłowych.
