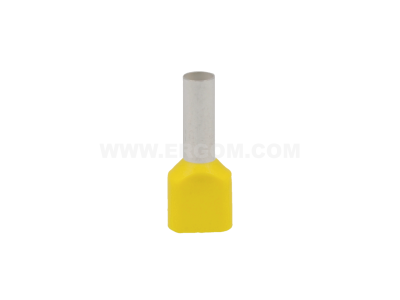

Końcówka tulejkowa izolowana HI 2X6,0/14 DIN przekrój: 2x6,0mm2, dł. tulejki 14 (opak 100szt) | E08KH-02020102401 Ergom

Alternatywny kod produktu: HI 2X6/14 DIN (100 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 2X6,0/14 DIN marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i trwałości połączeń elektrycznych. Przeznaczona do zaciskania na końcach wielodrutowych przewodów miedzianych (tzw. linek), umożliwia estetyczne i pewne zakończenie dwóch żył o przekroju znamionowym 6,0 mm² każda w jednej tulejce. Wykonanie z miedzi galwanicznie cynowanej gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne, co jest kluczowe w długofalowej eksploatacji rozdzielnic i szaf sterowniczych.

• Przekrój znamionowy: 2x6,0 mm², co pozwala na bezpieczne łączenie dwóch przewodów o dużej obciążalności prądowej.
• Długość tulejki: 14 mm, zapewniająca optymalną powierzchnię styku w zaciskach aparatury modułowej.
• Izolacja poliamidowa: Wytrzymały kołnierz izolacyjny chroni przed zwarciami i ułatwia wprowadzanie żył do wnętrza tulejki.
• Standard DIN: Kolorystyka i wymiary zgodne z normą DIN, co ułatwia identyfikację i dobór narzędzi do zaciskania.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami branżowymi, w tym z normą DIN 46228 cz. 4, która określa wymagania dotyczące wymiarów oraz właściwości mechanicznych końcówek tulejkowych z izolacją. Dzięki temu instalatorzy mają pewność, że końcówka HI 2X6,0/14 DIN będzie kompatybilna z większością profesjonalnych prasek dostępnych na rynku oraz zapewni powtarzalną jakość połączenia, wymaganą podczas odbiorów technicznych instalacji niskiego napięcia.

Zastosowanie

Końcówki typu HI 2X (podwójne) znajdują szerokie zastosowanie w zaawansowanych systemach automatyki przemysłowej oraz w elektroinstalatorstwie budowlanym. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba mostkowania aparatów elektrycznych lub łączenia dwóch przewodów w jednym zacisku śrubowym lub sprężynowym. Idealnie sprawdzają się przy podłączaniu wyłączników nadprądowych, różnicowoprądowych oraz styczników w rozdzielnicach montowanych na szynie DIN, gdzie ograniczona przestrzeń wymaga precyzyjnego i kompaktowego zarządzania okablowaniem.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość i bezpieczeństwo połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z obu żył o przekroju 6,0 mm² należy zdjąć na długości odpowiadającej długości części metalowej tulejki (ok. 14-15 mm).
• Wprowadzanie żył: Skręcone końcówki linek należy równolegle wprowadzić do izolowanego kołnierza, upewniając się, że żadne pojedyncze druciki nie wystają poza obrys izolacji.
• Zaciskanie: Należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych podwójnych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zamknięcia matrycy, co gwarantuje uzyskanie odpowiedniej siły docisku i gazoszczelności połączenia.
• Kontrola: Po zaciśnięciu należy sprawdzić, czy tulejka stabilnie trzyma się na przewodach i czy nie uległa deformacji uniemożliwiającej montaż w zacisku aparatu.

FAQ

• Czy końcówki HI 2X6,0/14 można stosować z przewodami aluminiowymi? Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych typu linka.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
• Jaki kolor ma izolacja dla tego rozmiaru? Zgodnie ze standardem DIN dla przekroju 6,0 mm², izolacja końcówki jest koloru żółtego, co ułatwia szybką identyfikację wizualną na obiekcie.
• Czy długość 14 mm jest odpowiednia do wszystkich zacisków? Długość 14 mm jest standardem dla przekroju 6 mm², jednak przed montażem warto zweryfikować głębokość gniazda w specyficznym urządzeniu, aby zapewnić pełne schowanie części przewodzącej.
