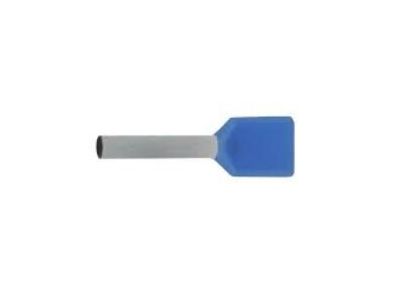

Końcówka tulejkowa izolowana HI 2X0,75/10 F przekrój: 2x0,75mm2, dł. tulejki 10 (opak 500szt) | E08KH-02020100801 Ergom

Alternatywny kod produktu: HI 2X0,75/10 F (500 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 2X0,75/10 F to element łączeniowy przeznaczony do jednoczesnego zaciskania dwóch przewodów o przekroju 0,75 mm². Długość tulejki 10 mm zapewnia wystarczającą powierzchnię kontaktu przy zachowaniu kompaktowej formy. Produkt dostępny w opakowaniu zbiorczym po 500 sztuk, co ułatwia zaopatrzenie magazynu i większych instalacji.

• Przekrój 2 x 0,75 mm²: przeznaczony do jednoczesnego łączenia dwóch przewodów o tym samym przekroju, co oszczędza miejsce w puszce i skraca czas montażu połączeń wielożyłowych.
• Długość tulejki 10 mm: optymalna do uzyskania pewnego połączenia w standardowych złączkach i listwach zaciskowych, bez ryzyka wysunięcia przewodu.
• Izolowana końcówka: kolorowy kołnierz ułatwia identyfikację przekroju, a jednocześnie izoluje nieosłoniętą część przewodu przed przypadkowym zwarciem.
• Opakowanie 500 sztuk: ekonomiczny zapas dla instalatorów i serwisantów – wygodny przy wykonywaniu licznych połączeń w rozdzielnicach i puszkach.
• Kompatybilność z narzędziami zaciskowymi: standardowy wymiar tulejki pasuje do większości zaciskarek ręcznych i półautomatycznych dostępnych na rynku.

Zgodność z Normami

Końcówka tulejkowa została zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi dla elementów łączeniowych. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności. Przed montażem zaleca się stosowanie się do zaleceń producenta narzędzi zaciskowych.

Zastosowanie

Końcówka tulejkowa izolowana HI 2X0,75/10 F znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne połączenie dwóch przewodów o małym przekroju. Sprawdza się szczególnie w instalacjach niskonapięciowych i sterowniczych.

• Łączenie dwóch żył w puszkach instalacyjnych – oszczędność miejsca i redukcja liczby złączek.
• Połączenia w rozdzielnicach elektrycznych – do jednego zacisku w listwie lub wyłączniku można wprowadzić podwójną tulejkę.
• W obwodach sygnalizacyjnych i sterowniczych – tam, gdzie przepływ prądu nie przekracza dopuszczalnego obciążenia dla przewodu 0,75 mm² (np. przekaźniki, PLC, czujniki).
• W serwisie i naprawach – szybkie łączenie przewodów bez konieczności lutowania lub skręcania.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacjach elektrycznych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony. Dobierz narzędzie zaciskowe odpowiednie do przekroju tulejki (zalecane matryce do 2×0,75 mm²). Odizoluj przewody na długość odpowiadającą metalowej części tulejki (ok. 10-12 mm), włóż żyły do tulejki i wykonaj całkowity skok zaciskania. Sprawdź trwałość połączenia – przewód nie powinien wysuwać się z tulejki. Przekrój przewodów dobieraj zgodnie z obciążalnością prądową obowiązującą dla danego obwodu.

FAQ

• Jakiego narzędzia użyć do zaciskania tej końcówki? Do tulejki HI 2×0,75/10 F zaleca się zaciskarkę ręczną z odpowiednią matrycą do podwójnych tulejek dla przekroju 2×0,75 mm². Można stosować zarówno narzędzia z regulacją siły, jak i automatyczne, zgodnie z instrukcją producenta.
• Czy końcówka jest izolowana? Tak, posiada izolowany kołnierz w kolorze odpowiadającym przekrojowi (zgodnie z normą kolorystyczną dla tulejek izolowanych). Izolacja zapobiega przypadkowym zwarciom i ułatwia identyfikację.
• Jaki jest maksymalny prąd dla połączenia z tą tulejką? Produkt nie określa wartości prądu – maksymalne obciążenie zależy od przekroju przewodów (2×0,75 mm²) oraz warunków pracy obwodu. Należy je dobrać zgodnie z obowiązującymi normami instalacyjnymi (np. obciążalność długotrwała dla pojedynczej żyły 0,75 mm² wynosi ok. 6-7 A w zależności od sposobu ułożenia).
