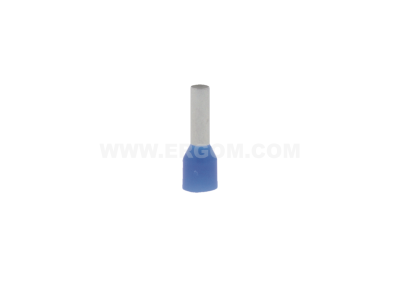

Końcówka tulejkowa izolowana HI 2,5/8 ERHL przekrój: 2,5mm2, dł. tulejki 8 (opak 100szt) | E08KH-02010104902 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 2,5/8 ERHL marki ERGOM to profesjonalne rozwiązanie przeznaczone do zakańczania przewodów miedzianych typu linka. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej oraz zapewnia wysoką wytrzymałość mechaniczną połączenia. Tulejka o długości 8 mm została wykonana z miedzi galwanicznie cynowanej, co skutecznie chroni element przed utlenianiem i korozją, gwarantując niską rezystancję styku przez cały okres eksploatacji. Izolacja wykonana z poliamidu charakteryzuje się wysoką odpornością termiczną oraz mechaniczną, co eliminuje ryzyko zwarć i ułatwia identyfikację przekroju w rozdzielnicy.

• Przekrój znamionowy: 2,5 mm²
• Długość części stykowej: 8 mm
• Materiał: Miedź cynowana galwanicznie
• Izolacja: Poliamid o wysokiej wytrzymałości
• Opakowanie zbiorcze: 100 sztuk

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu elektroinstalacyjnego. Zastosowanie materiałów najwyższej jakości, takich jak miedź o wysokiej czystości oraz poliamid, zapewnia zgodność z wymaganiami bezpieczeństwa instalacji niskiego napięcia. Końcówki ERGOM spełniają standardy pozwalające na ich stosowanie w prefabrykacji szaf sterowniczych i rozdzielnic zgodnie z normą PN-EN 60947-1.

Zastosowanie

Końcówki HI 2,5/8 znajdują szerokie zastosowanie w automatyce przemysłowej, elektroinstalatorstwie oraz budowie maszyn. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba pewnego i trwałego połączenia przewodów wielodrutowych w zaciskach śrubowych lub sprężynowych. Dzięki zastosowaniu tulejki, wszystkie druciki linki są skupione w jednym punkcie, co zapobiega ich rozwarstwianiu się i minimalizuje ryzyko przegrzania styku. Idealnie sprawdzają się przy montażu aparatury modułowej na szynie DIN, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy styczniki.

Wskazówki Montażowe

Aby uzyskać optymalne parametry elektryczne i mechaniczne, należy przestrzegać poniższych zasad montażu:

• Przewód należy odizolować na długości odpowiadającej długości tulejki (ok. 8-9 mm), dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Wprowadzić odizolowaną końcówkę przewodu do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Do zaciskania należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych, co zapewni odpowiednią siłę docisku i geometrię zaprasowania (np. w kwadrat lub trapez).
• Po zaciśnięciu należy sprawdzić poprawność osadzenia końcówki poprzez lekkie pociągnięcie za przewód.

FAQ

1. Czy końcówka HI 2,5/8 nadaje się do przewodów typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich usztywnienia przed montażem w zacisku.

2. Jaka praska będzie najlepsza do tego modelu?
Zaleca się stosowanie prasek czołowych lub bocznych marki ERGOM dedykowanych do zakresu 0,5-6 mm², które gwarantują powtarzalność i trwałość połączenia.

3. Czy izolacja poliamidowa jest lepsza od PVC?
Tak, poliamid wykazuje lepszą odporność na przebicia oraz wyższą temperaturę pracy, co jest kluczowe w mocno obciążonych rozdzielnicach.
