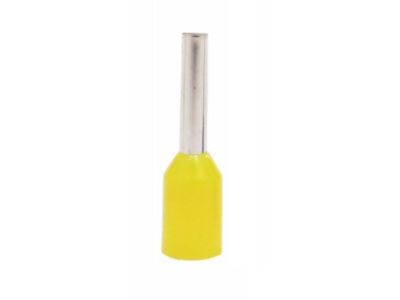

Końcówka tulejkowa izolowana Cu, HI 6/18 przekrój: 6mm2, długość tulejki 18 (opak 100szt) | E08KH-02010106500 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana typu HI 6/18 marki ERGOM to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najwyższej jakości zakończeniach przewodów miedzianych typu linka. Wykonana z miedzi elektrolitycznej (Cu) i poddana procesowi cynowania galwanicznego, końcówka gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy utleniania i korozję. Przekrój znamionowy wynoszący 6 mm² pozwala na stabilne przesyłanie energii w obwodach o większym obciążeniu prądowym, minimalizując spadki napięcia na stykach. Długość części miedzianej (tulejki) wynosząca 18 mm umożliwia pewne osadzenie w głębokich zaciskach aparatury modułowej oraz listwach zaciskowych. Izolacja wykonana z poliamidu pełni funkcję ochronną oraz ułatwia wprowadzanie wszystkich drucików linki do wnętrza tulejki, co eliminuje ryzyko przypadkowych zwarć.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami branżowymi, co potwierdza jego przydatność w wymagających instalacjach przemysłowych. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje powtarzalność wymiarową oraz kompatybilność z profesjonalnymi praskami do zaciskania. Zastosowane materiały izolacyjne są zgodne z dyrektywą RoHS, co świadczy o braku substancji szkodliwych dla środowiska, a miedź o wysokiej czystości zapewnia parametry mechaniczne zgodne z oczekiwaniami inżynierów i projektantów instalacji elektrycznych.

Zastosowanie

Końcówki tulejkowe HI 6/18 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie zachodzi potrzeba połączenia przewodu giętkiego (linki) z zaciskami śrubowymi lub sprężynowymi. Dzięki zastosowaniu tulejki, wielodrutowa żyła przewodu zostaje scalona w jeden monolit, co zapobiega rozwarstwianiu się drucików podczas dokręcania zacisku. Jest to rozwiązanie dedykowane dla instalacji niskiego napięcia, systemów zasilania maszyn oraz rozbudowanych układów rozdzielczych, gdzie niezawodność styku jest kluczowa dla bezpieczeństwa pożarowego.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać następujących kroków montażowych:

• Odizoluj przewód na długości odpowiadającej długości tulejki (ok. 18 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadź odizolowaną końcówkę przewodu do izolowanego kołnierza tulejki, upewniając się, że wszystkie druciki znalazły się wewnątrz metalowej części.
• Użyj profesjonalnej praski dedykowanej do końcówek tulejkowych o przekroju 6 mm². Zaleca się stosowanie zacisku o profilu trapezowym lub kwadratowym, co zapewnia równomierny docisk na całym obwodzie.
• Po zaciśnięciu sprawdź mechaniczną trwałość połączenia poprzez lekkie pociągnięcie za przewód.
• Pamiętaj o zachowaniu odpowiedniego momentu dokręcania w zaciskach aparatury, zgodnie z dokumentacją producenta urządzenia.

FAQ

• Czy końcówki są sprzedawane na sztuki? Nie, produkt jest konfekcjonowany w opakowaniach zbiorczych po 100 sztuk, co ułatwia zarządzanie zapasami w warsztacie lub na budowie.
• Czy izolacja poliamidowa jest odporna na temperaturę? Tak, poliamid charakteryzuje się dobrą odpornością termiczną, co pozwala na bezpieczną pracę w standardowych temperaturach roboczych rozdzielnic elektrycznych.
• Czy można stosować te końcówki do przewodów aluminiowych? Nie, końcówki typu HI wykonane z miedzi cynowanej są przeznaczone wyłącznie do łączenia przewodów miedzianych (Cu).
