Końcówka tulejkowa izolowana Cu, HI 50/25 przekrój: 50mm2, dł. tulejki 25 (opak 50szt) | E08KH-02010109501 Ergom

Alternatywny kod produktu: HI 50/25 ERHL (50 SZT.)

Opis i Kluczowe Cechy

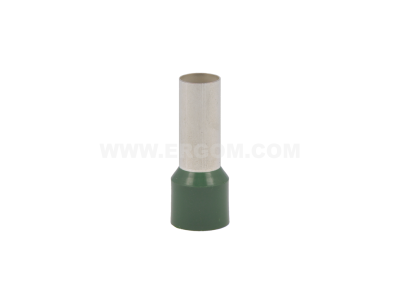

Końcówka tulejkowa izolowana HI 50/25 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i trwałości połączeń elektrycznych. Wykonana z wysokiej jakości miedzi (Cu), końcówka ta jest przeznaczona do zaciskania na końcach przewodów wielodrutowych (tzw. linek). Przekrój znamionowy wynoszący 50 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzania styku. Długość tulejki wynosząca 25 mm gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych. Izolacja wykonana z poliamidu nie tylko ułatwia wprowadzanie przewodu do tulejki, ale również pełni funkcję bariery dielektrycznej, zwiększając bezpieczeństwo pracy instalacji.

• Materiał: Miedź cynowana galwanicznie, zapewniająca doskonałą przewodność i odporność na korozję.
• Izolacja: Poliamid, charakteryzujący się wysoką odpornością termiczną i mechaniczną.
• Przekrój: 50 mm², dedykowany do grubych przewodów zasilających.
• Długość części stykowej: 25 mm, co pozwala na pewne osadzenie w głębokich zaciskach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej. Końcówki ERGOM serii HI spełniają wymagania normy DIN 46228 cz. 4, co jest gwarancją powtarzalności wymiarowej oraz wysokiej jakości materiałowej. Zastosowanie certyfikowanych komponentów pozwala na bezproblemowy odbiór instalacji przez inspektorów oraz zapewnia długowieczność eksploatacyjną w rozdzielnicach przemysłowych i domowych.

Zastosowanie

Końcówka HI 50/25 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagane jest pewne zakończenie przewodów typu linka przed ich montażem w zaciskach śrubowych lub sprężynowych. Jest niezastąpiona przy podłączaniu wyłączników głównych, rozłączników izolacyjnych, dużych styczników oraz w szafach sterowniczych i rozdzielnicach niskiego napięcia. Dzięki zastosowaniu tulejki, pojedyncze druciki linki nie ulegają rozwarstwieniu ani uszkodzeniu podczas dokręcania śruby zaciskowej, co eliminuje ryzyko powstania łuku elektrycznego i awarii systemu.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 50 mm² należy zdjąć na długości odpowiadającej długości tulejki (ok. 25-26 mm), dbając o to, aby nie naciąć poszczególnych drucików miedzianych.
• Dobór narzędzi: Do zaprasowania końcówki należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych o przekroju 50 mm². Zaleca się stosowanie prasek o matrycach sześciokątnych lub trapezowych.
• Proces zaciskania: Tulejkę należy nasunąć na odizolowany koniec przewodu tak, aby izolacja poliamidowa oparła się na izolacji kabla, a następnie wykonać pełny cykl zaciskania narzędziem.
• Kontrola: Po zaciśnięciu należy wzrokowo sprawdzić, czy przewód jest trwale osadzony w tulejce i czy nie występują luzy.

FAQ

• Czy końcówki można stosować z przewodami aluminiowymi? Nie, końcówki serii HI wykonane z miedzi są przeznaczone wyłącznie do przewodów miedzianych. Do aluminium należy stosować specjalistyczne końcówki Al-Cu.
• Jaka jest rola izolacji poliamidowej? Izolacja ułatwia wprowadzenie wszystkich drucików linki do wnętrza tulejki oraz chroni przed przypadkowym zwarciem między sąsiednimi zaciskami.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 50 sztuk końcówek.
