Końcówka tulejkowa izolowana Cu, HI 50/20 przekrój: 50mm2, dł. tulejki 20 (opak 50szt) | E08KH-02010109301 Ergom

Opis i Kluczowe Cechy

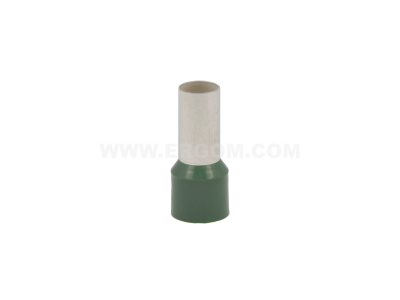

Końcówka tulejkowa izolowana HI 50/20 marki ERGOM to profesjonalne rozwiązanie przeznaczone do zakańczania przewodów miedzianych typu linka. Wykonana z wysokiej jakości miedzi (Cu), gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii na stykach. Przekrój znamionowy wynoszący 50 mm² pozwala na stabilne przesyłanie wysokich prądów, co jest kluczowe w zaawansowanych systemach elektroenergetycznych i rozdzielnicach przemysłowych. Długość części stykowej (tulejki) wynosi 20 mm, co zapewnia optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych.

• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa odporność termiczną oraz mechaniczną końcówki, chroniąc przed przypadkowym zwarciem.
• Ochrona przed utlenianiem: Powierzchnia miedziana jest poddawana procesom galwanicznym, co zapobiega korozji i wydłuża żywotność połączenia.
• Ułatwiony montaż: Specjalnie wyprofilowany kołnierz izolacyjny ułatwia wprowadzenie wszystkich drucików przewodu wielodrutowego do wnętrza tulejki, eliminując ryzyko ich wywinięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej. Końcówki ERGOM serii HI spełniają wymagania dotyczące trwałości połączeń prasowanych, co potwierdza ich przydatność w aplikacjach przemysłowych wymagających najwyższej niezawodności. Zastosowane materiały są zgodne z dyrektywami środowiskowymi, co gwarantuje bezpieczeństwo użytkowania oraz zgodność z europejskimi standardami jakości.

Zastosowanie

Końcówka HI 50/20 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, budowie rozdzielnic niskiego napięcia oraz w instalacjach automatyki przemysłowej. Jest niezbędna wszędzie tam, gdzie zachodzi potrzeba pewnego i trwałego połączenia grubych przewodów wielodrutowych z zaciskami śrubowymi lub sprężynowymi. Dzięki swojej konstrukcji zapobiega rozwarstwianiu się żył przewodu, co jest kluczowe dla zachowania parametrów znamionowych instalacji pod dużym obciążeniem.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 50 mm² należy zdjąć na długości odpowiadającej długości tulejki (20 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzi: Do zaprasowania końcówki należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych o tym konkretnym przekroju.
• Proces zaciskania: Należy upewnić się, że wszystkie żyły przewodu znajdują się wewnątrz tulejki, a następnie wykonać pełny cykl zaciskania, aż do zwolnienia blokady narzędzia.
• Kontrola: Po zaprasowaniu należy wizualnie sprawdzić, czy tulejka ściśle przylega do przewodu, a izolacja poliamidowa nie jest uszkodzona.

FAQ

1. Czy końcówki HI 50/20 można stosować z przewodami aluminiowymi?
Nie, końcówki te są wykonane z miedzi i przeznaczone wyłącznie do łączenia przewodów miedzianych (Cu). Stosowanie ich z aluminium może prowadzić do korozji elektrochemicznej.

2. Ile sztuk znajduje się w jednym opakowaniu?
Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 50 sztuk końcówek, co jest optymalnym rozwiązaniem dla firm elektroinstalacyjnych.

3. Jaka jest odporność termiczna izolacji poliamidowej?
Poliamid charakteryzuje się wysoką stabilnością termiczną, co pozwala na bezpieczną pracę w standardowych temperaturach roboczych spotykanych w rozdzielnicach przemysłowych.
