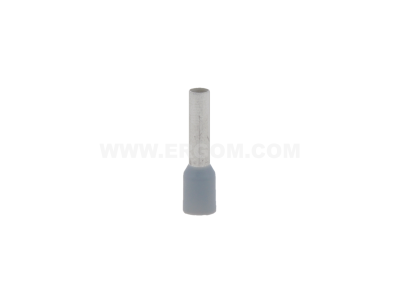

Końcówka tulejkowa izolowana Cu, HI 4/12 przekrój: 4mm2, dł. tulejki 12 (opak 100szt.) | E08KH-02010105802 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 4/12 marki ERGOM to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Wykonana z miedzi (Cu) o wysokiej czystości, gwarantuje doskonałą przewodność elektryczną oraz minimalne spadki napięcia. Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii w obwodach o średnim obciążeniu, zapewniając bezpieczeństwo instalacji. Długość części stykowej (tulejki) wynosi 12 mm, co umożliwia pewne osadzenie przewodu w zaciskach aparatury modułowej oraz listwach zaciskowych. Izolacja wykonana z poliamidu charakteryzuje się wysoką odpornością termiczną i mechaniczną, co znacząco redukuje ryzyko zwarć oraz ułatwia identyfikację wizualną obwodów.

• Materiał: Miedź cynowana galwanicznie, co zapobiega utlenianiu i korozji.
• Izolacja: Poliamid zapewniający doskonałe właściwości dielektryczne.
• Przekrój: 4 mm² – idealny do standardowych instalacji siłowych i sterowniczych.
• Długość tulejki: 12 mm – optymalna głębokość styku w większości złączy przemysłowych.
• Opakowanie: 100 sztuk, co stanowi ekonomiczne rozwiązanie dla instalatorów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego przydatność w profesjonalnych aplikacjach przemysłowych. Zastosowanie końcówek HI 4/12 pozwala na uzyskanie połączeń zgodnych z wymaganiami normy DIN 46228 cz. 4, co jest kluczowe przy odbiorach technicznych instalacji elektrycznych. Dzięki certyfikacji producenta ERGOM, użytkownik ma pewność, że komponent spełnia najwyższe standardy bezpieczeństwa i jakości wykonania.

Zastosowanie

Końcówki tulejkowe HI 4/12 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest zakończenie przewodów wielodrutowych (tzw. linki). Są niezbędne w:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych.
• Podłączaniu aparatury modułowej, takiej jak wyłączniki nadprądowe czy różnicowoprądowe.
• Instalacjach automatyki przemysłowej, gdzie liczy się odporność na drgania.
• Systemach zasilania awaryjnego i układach sterowania silnikami.

Zastosowanie tulejki zapobiega rozwarstwianiu się pojedynczych drucików linki, co eliminuje ryzyko powstania łuku elektrycznego i przegrzewania się punktu styku.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość i bezpieczeństwo połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (ok. 12 mm), dbając o to, by nie uszkodzić żył miedzianych.
• Wprowadzenie: Wszystkie druciki linki muszą znaleźć się wewnątrz tulejki. Izolacja poliamidowa powinna nachodzić na izolację przewodu.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych. Dobór odpowiedniej matrycy gwarantuje gazoszczelne połączenie.
• Kontrola: Po zaciśnięciu należy wizualnie sprawdzić, czy tulejka trzyma się pewnie na przewodzie i czy nie występują luzy.

FAQ

1. Czy końcówki HI 4/12 można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linka) w celu ich usztywnienia przed montażem w zacisku.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek ERGOM lub innych markowych narzędzi obsługujących zakres 4 mm² z profilem zacisku kwadratowym, trapezowym lub sześciokątnym.

3. Czy izolacja poliamidowa jest lepsza od PVC?
Tak, poliamid wykazuje lepszą odporność na wysokie temperatury oraz jest bardziej elastyczny, co ułatwia montaż i zwiększa trwałość instalacji w trudnych warunkach.
