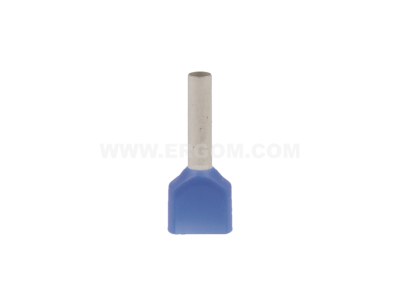

Końcówka tulejkowa izolowana Cu, HI 2X2,5/13 przekrój: 2x2,5mm2, dł. tulejki 13 (opak 100szt) | E08KH-02020105701 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana typu HI 2X2,5/13 marki ERGOM to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego zakańczania dwóch przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 2x2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia. Tulejka została wykonana z wysokiej jakości miedzi elektrolitycznej (Cu), co gwarantuje doskonałą przewodność, a proces cynowania galwanicznego skutecznie chroni element przed utlenianiem i korozją w trudnych warunkach eksploatacyjnych.

• Podwójna konstrukcja: Specjalny kształt kołnierza izolacyjnego umożliwia wprowadzenie dwóch żył o przekroju 2,5 mm² każda, co jest kluczowe przy mostkowaniu aparatury modułowej.
• Izolacja poliamidowa: Zastosowanie poliamidu zapewnia wysoką wytrzymałość termiczną oraz odporność na przebicia elektryczne.
• Długość tulejki: Część robocza o długości 13 mm pozwala na pewne osadzenie w głębokich zaciskach windowych wyłączników nadprądowych i styczników.
• Optymalizacja montażu: Końcówka zapobiega rozwarstwianiu się pojedynczych drucików linki, co eliminuje ryzyko zwarć i przegrzewania się punktów styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu elektroinstalacyjnego. Wykorzystanie miedzi o wysokiej czystości oraz atestowanego poliamidu sprawia, że końcówki ERGOM spełniają wymagania stawiane instalacjom przemysłowym i domowym. Zastosowanie końcówek tulejkowych jest zgodne z dobrą praktyką inżynierską oraz przepisami dotyczącymi montażu przewodów wielodrutowych w zaciskach śrubowych i sprężynowych.

Zastosowanie

Końcówki HI 2X2,5/13 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów w jednym zacisku aparatu (tzw. mostkowanie). Idealnie sprawdzają się przy podłączaniu:

• Wyłączników nadmiarowo-prądowych i różnicowoprądowych na szynie DIN.
• Styczników, przekaźników oraz sterowników PLC.
• Listew zaciskowych w puszkach rozgałęźnych.
• Systemów zasilania awaryjnego i układów sterowania silnikami.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Należy zdjąć izolację z przewodów na długości odpowiadającej długości tulejki (ok. 13 mm), dbając o to, by nie uszkodzić miedzianych drucików.
• Wprowadzenie: Obie żyły należy równolegle wprowadzić do poliamidowego kołnierza, aż do oporu.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych (o profilu kwadratowym, trapezowym lub sześciokątnym).
• Kontrola: Po zaciśnięciu należy upewnić się, że tulejka trzyma się sztywno na przewodzie, a izolacja poliamidowa ściśle przylega do izolacji kabla.

FAQ

1. Czy końcówki można używać z przewodami aluminiowymi?
Nie, końcówki typu HI wykonane z miedzi cynowanej są przeznaczone wyłącznie do przewodów miedzianych (Cu). Łączenie miedzi z aluminium bez specjalistycznych preparatów może prowadzić do korozji elektrochemicznej.

2. Jaka praska będzie najlepsza do tego rozmiaru?
Zaleca się stosowanie prasek czołowych lub bocznych obsługujących zakres 2,5 mm² i wyżej, które zapewniają równomierny docisk na całej długości tulejki 13 mm.

3. Ile sztuk znajduje się w opakowaniu?
Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
