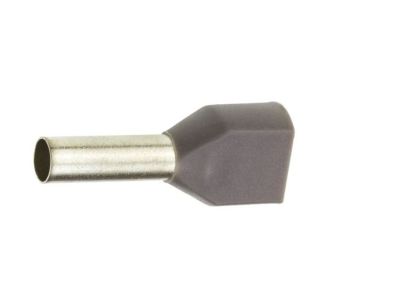

Końcówka tulejkowa izolowana Cu, HI 2X0,75/8 przekrój: 2x0,75mm2, dł. tulejki 8 (opak 100szt) | E08KH-02020104201 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana typu HI 2X0,75/8 marki ERGOM to profesjonalne rozwiązanie przeznaczone do zakańczania dwóch przewodów miedzianych typu linka (wielodrutowych). Wykonana z wysokiej jakości miedzi elektrolitycznej (Cu), końcówka zapewnia doskonałą przewodność elektryczną oraz minimalną rezystancję styku. Przekrój znamionowy wynoszący 2x0,75 mm² pozwala na stabilne i bezpieczne połączenie dwóch żył w jednym elemencie, co jest kluczowe przy mostkowaniu aparatury modułowej. Długość części stykowej (tulejki) wynosi 8 mm, co gwarantuje optymalną powierzchnię styku w zaciskach śrubowych i sprężynowych. Izolacja wykonana z poliamidu charakteryzuje się wysoką odpornością termiczną oraz mechaniczną, eliminując ryzyko zwarć między sąsiednimi torami prądowymi.

• Podwójne wprowadzenie: Specjalny kształt kołnierza izolacyjnego umożliwia łatwe wprowadzenie dwóch żył o przekroju 0,75 mm² każda.
• Materiał: Miedź cynowana galwanicznie, co skutecznie chroni przed korozją i utlenianiem materiału.
• Izolacja poliamidowa: Zapewnia bezpieczną pracę w szerokim zakresie temperatur i jest odporna na pękanie podczas zaciskania.
• Precyzja wykonania: Zgodność z wymiarami gwarantuje powtarzalność montażu i pewność osadzenia w zacisku.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami obowiązującymi w branży elektro-technicznej. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co jest gwarancją kompatybilności z profesjonalnymi narzędziami do zaciskania oraz osprzętem elektroinstalacyjnym. Zastosowanie materiałów zgodnych z dyrektywą RoHS potwierdza brak substancji szkodliwych, co jest standardem w nowoczesnych instalacjach przemysłowych i budynkowych.

Zastosowanie

Końcówki HI 2X0,75/8 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów w jednym zacisku aparatu (np. przy łączeniu cewek przekaźników, styczników czy sterowników PLC). Dzięki zastosowaniu tulejek izolowanych, monterzy mogą uniknąć zjawiska rozwarstwiania się drucików linki, co bezpośrednio przekłada się na trwałość i bezpieczeństwo instalacji elektrycznej, zapobiegając przegrzewaniu się punktów styku.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Należy zdjąć izolację z przewodów na długości odpowiadającej długości tulejki (ok. 8-9 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie: Obie żyły należy skręcić lekko palcami i równolegle wprowadzić do poliamidowego kołnierza końcówki, aż do oporu.
• Zaciskanie: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych izolowanych (np. o profilu trapezowym lub kwadratowym).
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza końcówki, a tulejka jest trwale osadzona na miedzi.

FAQ

1. Czy końcówki można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich usztywnienia przed montażem w zacisku.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek obsługujących zakres 0,75 mm², najlepiej dedykowanych do końcówek podwójnych (typu Twin), które posiadają odpowiednio uformowane gniazda.

3. Czy kolor izolacji ma znaczenie techniczne?
Tak, kolory izolacji w systemie ERGOM często odpowiadają konkretnym przekrojom, co ułatwia szybką identyfikację rozmiaru przez instalatora podczas prac montażowych.
