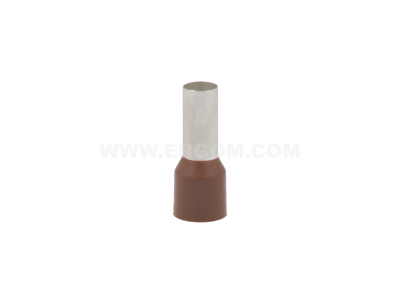

Końcówka tulejkowa izolowana Cu, HI 25/16 przekrój: 25mm2, dł. tulejki 16 (opak 50szt) | E08KH-02010108301 Ergom

Alternatywny kod produktu: HI 25/16 ERHL (50 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 25/16 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Wykonana z miedzi (Cu) o wysokiej czystości, gwarantuje doskonałą przewodność elektryczną oraz minimalne spadki napięcia. Przekrój znamionowy wynoszący 25 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, zapewniając bezpieczeństwo i trwałość instalacji.

• Materiał: Wysokiej jakości miedź elektrolityczna pokryta warstwą cyny, co skutecznie chroni przed korozją i utlenianiem.
• Izolacja: Wykonana z poliamidu, który charakteryzuje się wysoką odpornością termiczną i mechaniczną w porównaniu do standardowego PVC.
• Konstrukcja: Długość części stykowej wynosząca 16 mm umożliwia pewne osadzenie w zaciskach aparatury modułowej oraz listwach zaciskowych.
• Efektywność: Zastosowanie tulejki usztywnia końcówkę przewodu typu linka (wielodrutowego), zapobiegając rozwarstwianiu się pojedynczych drucików podczas dokręcania śruby zaciskowej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co jest kluczowe dla certyfikacji instalacji elektrycznych. Końcówki ERGOM spełniają wymagania dotyczące rezystancji stykowej oraz siły wyrywania przewodu z tulejki po prawidłowym zaprasowaniu. Zastosowana izolacja poliamidowa posiada właściwości samogasnące i jest wolna od halogenów, co podnosi standard bezpieczeństwa przeciwpożarowego w obiektach przemysłowych i użyteczności publicznej.

Zastosowanie

Końcówka HI 25/16 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest zakończenie przewodów miedzianych wielodrutowych przed ich podłączeniem do urządzeń elektrycznych. Jest niezastąpiona przy montażu:

• Wyłączników nadprądowych i różnicowoprądowych o dużych prądach znamionowych.
• Bloków rozdzielczych i szyn zbiorczych w rozdzielnicach głównych.
• Przemienników częstotliwości oraz układów łagodnego rozruchu (softstartów).
• Zasilaczy przemysłowych i systemów UPS.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (16 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie: Przewód należy wprowadzić do tulejki tak, aby wszystkie druciki znalazły się wewnątrz części metalowej, a izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Zaciskanie: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych o przekroju 25 mm². Zaleca się stosowanie matryc o profilu trapezowym lub kwadratowym, co zapewnia równomierny docisk na całym obwodzie.
• Kontrola: Po zaciśnięciu należy wizualnie sprawdzić, czy tulejka trzyma się pewnie na przewodzie i czy nie występują luzy.

FAQ

• Czy końcówki można używać z przewodami aluminiowymi? Nie, końcówki typu HI wykonane z miedzi cynowanej są przeznaczone wyłącznie do łączenia przewodów miedzianych (Cu).
• Jaka jest różnica między izolacją poliamidową a PVC? Poliamid oferuje wyższą temperaturę pracy ciągłej oraz lepszą odporność na pękanie podczas zaciskania w niskich temperaturach.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 50 sztuk końcówek.
