Końcówka tulejkowa izolowana Cu, HI 1,5/18 przekrój: 1,5mm2, dł. tulejki 18 (opak 100szt) | E08KH-02010114601 Ergom

Alternatywny kod produktu: HI 1,5/18 DIN ERHL (100 SZT.)

Opis i Kluczowe Cechy

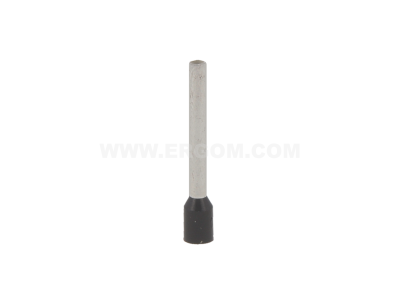

Końcówka tulejkowa izolowana Cu HI 1,5/18 (numer katalogowy E08KH-02010114601) to element łączeniowy przeznaczony do zaciskania na przewodach wielodrutowych o przekroju 1,5 mm². Dzięki izolacji poliamidowej zapewnia bezpieczne prowadzenie przewodu przy jednoczesnym zabezpieczeniu przed przypadkowym zwarciem. Długość tulejki 18 mm ułatwia głębokie osadzenie w zacisku, a opakowanie 100 sztuk pozwala na ekonomiczne zaopatrzenie warsztatu lub magazynu.

• Przekrój 1,5 mm² i długość tulejki 18 mm: Precyzyjne dopasowanie do przewodów o tym przekroju, umożliwiające pewne zaciśnięcie oraz głębokie wprowadzenie do listwy zaciskowej lub aparatu modułowego.
• Izolacja poliamidowa (PA): Chroni przewód przed uszkodzeniami mechanicznymi i zapewnia dodatkowe odizolowanie elektryczne, co podnosi bezpieczeństwo instalacji.
• Materiał: miedź (Cu) cynkowana: Gwarantuje niską rezystancję styku i odporność na korozję, co przekłada się na trwałość połączenia w długim okresie eksploatacji.
• Opakowanie zbiorcze 100 sztuk: Ułatwia utrzymanie porządku w magazynie oraz obniża koszt jednostkowy przy większych projektach.
• Kompatybilność z przewodami wielodrutowymi (linka): Umożliwia łatwe formowanie końcówki bez strzępienia żył, co przyspiesza montaż w rozdzielniach i szafach sterowniczych.

Zgodność z Normami

Końcówka tulejkowa izolowana została wyprodukowana zgodnie z wymaganiami europejskich norm branżowych dla końcówek zaciskanych (PN-EN 60409, PN-EN 60238) oraz posiada deklarację zgodności CE. Izolacja poliamidowa spełnia standardowe klasy temperaturowe dla materiałów izolacyjnych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Końcówka tulejkowa izolowana Cu HI 1,5/18 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne zakończenie przewodów wielodrutowych. Stosuje się ją głównie w:

• rozdzielniach elektrycznych i szafach sterowniczych przy podłączaniu przewodów do zacisków śrubowych lub sprężynowych,
• sterowaniu maszynami i urządzeniami przemysłowymi, gdzie dostęp do listew zaciskowych wymaga szybkiego i powtarzalnego montażu,
• instalacjach automatyki budynkowej (sterowniki PLC, centrale alarmowe, układy sygnalizacji),
• jako element zestawów naprawczych i remontowych do wymiany uszkodzonych końcówek na istniejących przewodach.

Wskazówki Montażowe

Montaż końcówek tulejkowych powinien być wykonywany przez osoby posiadające odpowiednie uprawnienia (min. SEP do 1 kV) oraz przeszkolenie w zakresie zaciskania. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Do zaciskania stosuj szczęki zaciskowe dedykowane dla przekroju 1,5 mm² – siła docisku oraz geometria szczęk muszą być zgodne z zaleceniami producenta narzędzia. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia (próba pociągnięcia). Przekrój przewodu musi odpowiadać przekrojowi końcówki – używanie końcówki o innym przekroju grozi poluzowaniem połączenia i przegrzaniem.

FAQ

• Czy końcówka nadaje się do przewodów jednodrutowych (drut)? Końcówka tulejkowa izolowana jest przeznaczona wyłącznie do przewodów wielodrutowych (linka). Stosowanie jej do przewodów jednodrutowych może skutkować nieprawidłowym zaciśnięciem i ryzykiem wysunięcia się przewodu.
• Jakie narzędzie do zaciskania jest zalecane? Rekomendujemy użycie szczęk zaciskowych z wymiennymi matrycami dostosowanymi do przekroju 1,5 mm². Dla końcówek izolowanych zaleca się zaciskarki z regulacją siły (np. typ "belki") zapewniające równomierny docisk na całej długości tulejki.
• Czy izolacja poliamidowa jest odporna na działanie podwyższonej temperatury? Poliamid (PA) stosowany w tych końcówkach wytrzymuje temperatury robocze do ok. 105°C – wystarczające dla większości instalacji niskiego napięcia. Dla środowisk o wyższej temperaturze należy dobrać końcówki z izolacją o podwyższonej klasie cieplnej.
