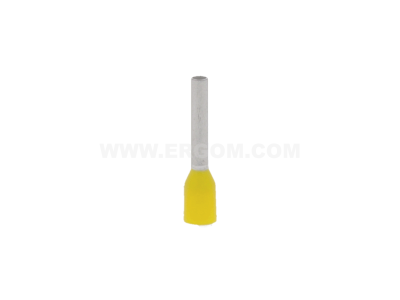

Końcówka tulejkowa izolowana Cu, HI 1/10 przekrój: 1,0mm2, dł. tulejki 10 (100szt.) | E08KH-02010103502 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 1/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Wykonana z miedzi (Cu) o wysokiej czystości, gwarantuje doskonałą przewodność elektryczną oraz minimalne spadki napięcia na styku. Przekrój znamionowy wynoszący 1,0 mm² pozwala na stabilne i bezpieczne zakończenie przewodów typu linka (wielodrutowych), zapobiegając rozwarstwianiu się pojedynczych drucików miedzianych podczas montażu w zaciskach śrubowych lub sprężynowych.

• Długość tulejki: Wynosząca 10 mm część robocza zapewnia optymalną powierzchnię styku wewnątrz zacisku aparaturowego.
• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego podnosi odporność termiczną oraz mechaniczną końcówki w porównaniu do standardowego PVC.
• Ochrona przed korozją: Powierzchnia miedziana jest poddawana procesom galwanicznym, co zabezpiecza element przed utlenianiem i negatywnym wpływem warunków środowiskowych.
• Łatwość wprowadzania: Specjalnie wyprofilowany kołnierz izolacyjny ułatwia szybkie i precyzyjne wprowadzenie odizolowanej żyły przewodu do wnętrza tulejki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji niskiego napięcia. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje powtarzalność wymiarową oraz kompatybilność z profesjonalnymi narzędziami do zaciskania. Wykorzystanie materiałów najwyższej klasy zapewnia zgodność z dyrektywą RoHS, eliminując substancje niebezpieczne z procesu produkcji.

Zastosowanie

Końcówki HI 1/10 znajdują szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz systemach automatyki przemysłowej. Są niezbędne wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów giętkich. Idealnie sprawdzają się przy montażu aparatury modułowej na szynach DIN (TH35), podłączaniu sterowników PLC, przekaźników oraz w budowie wiązek kablowych w przemyśle maszynowym. Dzięki izolacji poliamidowej, końcówki te mogą pracować w szerokim zakresie temperatur, co czyni je niezawodnym rozwiązaniem w wymagających środowiskach technicznych.

Wskazówki Montażowe

Aby uzyskać połączenie o parametrach zgodnych z dokumentacją techniczną, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1,0 mm² należy zdjąć na długości odpowiadającej długości części miedzianej tulejki (ok. 10 mm), dbając o to, by nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzia: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych izolowanych. Zaleca się stosowanie matryc o profilu trapezowym lub kwadratowym, które zapewniają równomierny docisk na całym obwodzie.
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza izolacyjnego końcówki, a miedziana tulejka jest trwale osadzona na żyle.

FAQ

• Czy końcówki HI 1/10 można stosować z przewodami typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich usztywnienia przed montażem w zacisku.
• Jaka jest różnica między izolacją poliamidową a PVC? Poliamid charakteryzuje się wyższą temperaturą topnienia oraz lepszą odpornością na pękanie i działanie chemikaliów, co przekłada się na dłuższą żywotność instalacji.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk końcówek.
