Końcówka śrubowa do 52kV C95-240x12 przekrój 95-240mm2, otwór pod śrubę M12 | C95-240X12 Nexans

Opis i Kluczowe Cechy

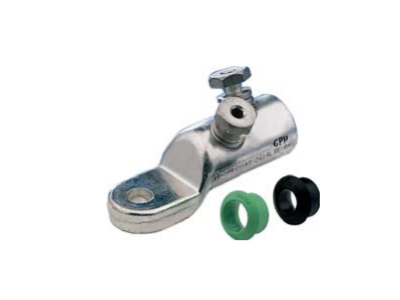

Końcówka śrubowa Nexans C95-240x12 to zaawansowane rozwiązanie technologiczne zaprojektowane do profesjonalnych systemów elektroenergetycznych pracujących pod napięciem znamionowym do 52kV. Produkt charakteryzuje się wyjątkową uniwersalnością, umożliwiając łączenie żył kabli aluminiowych (Al) oraz miedzianych (Cu) o szerokim zakresie przekrojów znamionowych od 95 mm² do 240 mm². Wykonanie ze specjalnie dobranego stopu aluminium o wysokiej przewodności zapewnia optymalne parametry elektryczne, a dodatkowa warstwa cynowania powierzchni chroni element przed utlenianiem oraz korozją elektrochemiczną, co jest kluczowe przy stykach bimetalicznych.

• Szeroki zakres przekrojów: Obsługa żył od 95 mm² do 240 mm² redukuje konieczność magazynowania wielu typów końcówek.
• Technologia śrubowa: Zastosowanie śrub zrywalnych gwarantuje uzyskanie precyzyjnego momentu dokręcania bez użycia specjalistycznych narzędzi hydraulicznych.
• Otwór pod śrubę M12: Standardowy otwór montażowy pozwala na stabilne przytwierdzenie końcówki do szyn prądowych lub aparatury rozdzielczej.
• Trwałość: Powierzchnia cynowana galwanicznie zapewnia długowieczność połączenia w trudnych warunkach środowiskowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu kablowego wysokiego i średniego napięcia. Końcówka spełnia wymagania normy IEC 61238-1, co potwierdza jej zdolność do przenoszenia prądów zwarciowych oraz stabilność rezystancji styku podczas długotrwałej eksploatacji. Materiały użyte do produkcji są zgodne z dyrektywami środowiskowymi, zapewniając bezpieczeństwo użytkowania w nowoczesnych sieciach energetycznych do 36kV i 52kV.

Zastosowanie

Końcówka śrubowa Nexans znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Jest idealnym rozwiązaniem do zakańczania kabli elektroenergetycznych w głowicach kablowych wnętrzowych i napowietrznych. Dzięki swojej konstrukcji doskonale sprawdza się w polach rozdzielnic średniego napięcia, transformatorach oraz w systemach zasilania dużych obiektów przemysłowych. Możliwość łączenia zarówno żył Al, jak i Cu sprawia, że jest to element niezbędny przy modernizacjach istniejących sieci, gdzie występują różne typy okablowania.

Wskazówki Montażowe

Prawidłowy montaż końcówki C95-240x12 jest kluczowy dla zapewnienia bezawaryjnej pracy instalacji. Przed przystąpieniem do prac należy zdjąć izolację z kabla na odpowiedniej długości, dbając o to, by nie uszkodzić poszczególnych drutów w żyle. W przypadku żył aluminiowych zaleca się usunięcie warstwy tlenków. Żyłę należy wprowadzić do korpusu końcówki aż do oporu, a następnie dokręcać śruby zrywalne w odpowiedniej kolejności, aż do momentu urwania łba śruby. Gwarantuje to uzyskanie optymalnego docisku stykowego bez ryzyka przeciągnięcia gwintu czy uszkodzenia żyły kabla.

FAQ

• Czy do montażu wymagana jest praska hydrauliczna? Nie, końcówka wykorzystuje technologię śrub zrywalnych, co eliminuje potrzebę stosowania drogich narzędzi do zaprasowywania.
• Czy końcówka może być stosowana na zewnątrz? Tak, dzięki cynowanej powierzchni i wykonaniu z odpornego stopu aluminium, produkt nadaje się do zastosowań napowietrznych w odpowiednich osłonach lub głowicach.
• Czy produkt pasuje do kabli o napięciu 36kV? Tak, końcówka jest dedykowana do pracy w systemach do 36kV, a jej parametry izolacyjne i wytrzymałościowe pozwalają na stosowanie w układach do 52kV zgodnie ze specyfikacją producenta.
