Końcówka rurowa szczelna TMA 95/10 przekrój: 95mm2, otwór pod śrubę M10 /10 | E13KC-01020101500 Ergom

Alternatywny kod produktu: TMA 95/10 (10 SZT.)

Opis i Kluczowe Cechy

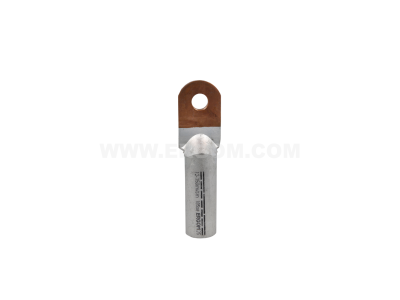

Końcówka rurowa szczelna TMA 95/10 (symbol E13KC-01020101500) przeznaczona jest do bezpiecznego zakańczania przewodów o przekroju 95 mm² i łączenia ich z szyną lub innym elementem instalacji za pomocą śruby M10. Wykonana w technologii bimetalicznej (aluminium + miedź) łączy niską rezystancję styku z odpornością na korozję. Montaż odbywa się przez zaciśnięcie na kablu za pomocą odpowiedniej praski – gwarantuje to mechaniczną wytrzymałość i pewność połączenia przez cały okres eksploatacji.

• Przekrój 95 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych, rozdzielnicach i szynach zbiorczych – zapewnia niską rezystancję i wysoką obciążalność prądową.
• Otwór pod śrubę M10: uniwersalny wymiar montażowy umożliwiający łatwe łączenie z typowymi listwami zaciskowymi, szynami i odbierakami prądu.
• Konstrukcja bimetaliczna (Al + Cu): aluminium od strony przewodu minimalizuje korozję galwaniczną przy łączeniu z przewodami aluminiowymi, a miedziane oczko zapewnia niską rezystancję styku z elementami miedzianymi.
• Szczelna budowa: końcówka jest uszczelniona od strony kabla, co chroni żyłę przed wilgocią i zanieczyszczeniami, podnosząc niezawodność połączenia w trudnych warunkach.
• Montż przez zaciskanie: zastosowanie praski hydraulicznej lub mechanicznej gwarantuje powtarzalną siłę zacisku i trwałe połączenie bez ryzyka poluzowania.

Zgodność z Normami

Końcówka rurowa TMA 95/10 została zaprojektowana zgodnie z ogólnie przyjętymi standardami technicznymi dla końcówek kablowych. Produkt posiada oznaczenie CE i spełnia wymagania europejskich norm bezpieczeństwa, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki dużemu przekrojowi i bimetalicznej budowie końcówka znajduje zastosowanie tam, gdzie wymagana jest wysoka obciążalność prądowa i odporność na korozję.

• Rozdzielnice główne i podrozdzielnice: łączenie przewodów zasilających z szynami zbiorczymi lub listwami zaciskowymi.
• Szafy sterownicze i rozdzielnice przemysłowe: zakańczanie przewodów o przekroju 95 mm² w obwodach silnikowych, zasilania transformatorów i zasilaczy.
• Instalacje uziemiające i połączeń wyrównawczych: trwałe przyłączenie przewodów ochronnych (PE/PEN) do szyn uziomowych.
• Systemy dystrybucji energii w budynkach użyteczności publicznej i obiektach przemysłowych: tam, gdzie wymagane jest bezpieczne i estetyczne zakończenie przewodów.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Do zaciskania używaj wyłącznie praski zalecanej przez producenta (hydraulicznej lub mechanicznej) z matrycami dostosowanymi do przekroju 95 mm². Moment dokręcania śruby M10 stosuj zgodnie z dokumentacją techniczną. Przekrój przewodu musi być zgodny z wymaganym obciążeniem prądowym. Po zaciśnięciu sprawdź wzrokowo, czy końcówka jest prawidłowo osadzona i nie ma widocznych pęknięć lub odkształceń.

FAQ

• Z jakiego materiału wykonana jest końcówka TMA 95/10? Końcówka jest bimetaliczna – część kablowa wykonana z aluminium (dla kompatybilności z przewodami aluminiowymi), a oczko z miedzi (dla niskiej rezystancji styku). Taka konstrukcja minimalizuje ryzyko korozji galwanicznej.
• Czy końcówka nadaje się do przewodów miedzianych? Tak, ale ze względu na aluminium po stronie kabla zaleca się stosowanie jej przede wszystkim z przewodami aluminiowymi. W przypadku przewodów miedzianych należy upewnić się, że połączenie bimetaliczne nie będzie pracować w środowisku wilgotnym – w razie wątpliwości wybierz końcówkę w pełni miedzianą.
• Jakiego narzędzia użyć do zaciskania? Do końcówki o przekroju 95 mm² zaleca się praskę hydrauliczną z odpowiednimi matrycami (np. sześciokątnymi lub trapezowymi). Należy stosować siłę zacisku zgodną z wytycznymi producenta narzędzia – niedostateczne zaciśnięcie może prowadzić do przegrzewania połączenia.
