Końcówka rurowa szczelna TMA 120/10 przekrój: 120mm2, otwór pod śrubę M10 /10 | E13KC-01020101900 Ergom

Alternatywny kod produktu: TMA 120/10 (10 SZT.)

Opis i Kluczowe Cechy

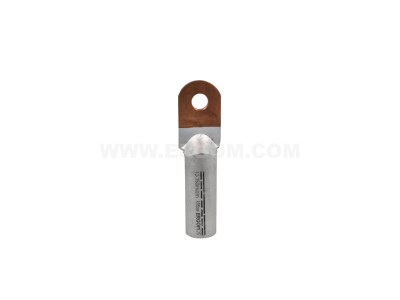

Końcówka oczkowa TMA 120/10 o symbolu E13KC-01020101900 to bimetaliczne złącze przewodów o przekroju 120 mm² i otworze pod śrubę M10. Wykonana z aluminium i miedzi, zapewnia trwałe i wytrzymałe połączenie pomiędzy przewodami aluminiowymi a miedzianymi, przy jednoczesnym zabezpieczeniu przed korozją galwaniczną. Przeznaczona do montażu przez zaciskanie, stosowana w rozdzielnicach i szafach sterowniczych.

• Przekrój 120 mm²: Umożliwia bezpieczne łączenie przewodów o dużym przekroju, stosowanych w obwodach głównych i rozdzielnicach.
• Otwór M10: Pasuje do standardowych śrub i szyn zbiorczych, ułatwiając montaż w zaciskach aparatury modułowej.
• Wykonanie bimetaliczne (Al+Cu): Zapobiega korozji galwanicznej przy łączeniu aluminium z miedzią, zapewniając długotrwałą stabilność połączenia.
• Konstrukcja szczelna: Chroni powierzchnię styku przed wilgocią i zanieczyszczeniami, zwiększając trwałość połączenia.
• Łatwy montaż przez zaciskanie: Wystarczy użyć odpowiedniej praski, aby uzyskać pewne i powtarzalne połączenie.

Zgodność z Normami

Końcówka TMA 120/10 jest zgodna z europejskimi normami dotyczącymi złączy bimetalicznych oraz posiada certyfikat CE. Spełnia wymagania standardów DIN dla końcówek kablowych stosowanych w instalacjach elektrycznych.

Zastosowanie

Końcówka oczkowa TMA 120/10 znajduje zastosowanie w instalacjach elektroenergetycznych, rozdzielnicach i szafach sterowniczych, gdzie konieczne jest łączenie przewodów aluminiowych z miedzianymi.

• Łączenie przewodów Al i Cu w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie kabli do szyn zbiorczych, aparatury modułowej i zacisków przyłączeniowych.
• Wykonywanie złączy w obwodach o dużym obciążeniu (np. zasilanie silników, transformatorów).
• Stosowanie w instalacjach przemysłowych i komercyjnych wymagających trwałych połączeń bimetalicznych.

Wskazówki Montażowe

Montaż końcówki wymaga użycia odpowiedniej praski zaciskowej dostosowanej do przekroju 120 mm². Przed zaciskaniem należy odizolować przewód na odpowiednią długość. Po zaciśnięciu końcówkę można przykręcić śrubą M10 do szyny lub aparatu. Wszelkie prace wykonywać po odłączeniu napięcia, przez wykwalifikowany personel z uprawnieniami SEP. Moment dokręcania śruby – zgodnie z dokumentacją producenta.

FAQ

• Z jakiego materiału jest wykonana końcówka? Końcówka TMA 120/10 jest bimetaliczna: część oczkowa z miedzi, a część rurowa z aluminium, co umożliwia bezpieczne łączenie przewodów miedzianych z aluminiowymi bez ryzyka korozji.
• Jaki przekrój przewodu można zakończyć tą końcówką? Przeznaczona jest do przewodów o przekroju 120 mm². Należy upewnić się, że średnica wewnętrzna odpowiada średnicy żyły.
• Czy potrzebuję specjalnego narzędzia do montażu? Tak, konieczne jest użycie praski hydraulicznej lub mechanicznej z matrycą dopasowaną do przekroju 120 mm², aby uzyskać prawidłowe zaciśnięcie.
