Końcówka rurowa szczelna KRA70/10 przekrój: 70mm2, otwór pod śrubę M10 /100 | E12KA-01010101600 Ergom

Alternatywny kod produktu: KRA 70/10 (100 SZT.)

Opis i Kluczowe Cechy

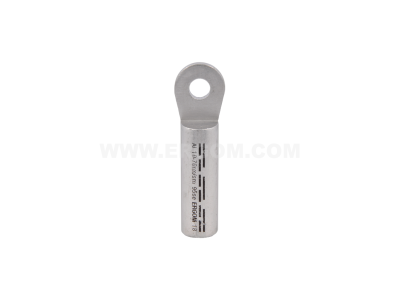

Końcówka rurowa szczelna (oczkowa) KRA70/10 o symbolu E12KA-01010101600 przeznaczona jest do zakańczania przewodów o przekroju 70 mm² i łączenia ich z elementami instalacji za pomocą śruby M10. Wykonana z aluminium zapewnia trwałe i elektrycznie pewne połączenie. Długość całkowita 100 mm ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Przekrój 70 mm²: dedykowana do przewodów o dużym przekroju, gwarantuje niską rezystancję przejścia i bezpieczne przenoszenie wysokich prądów bez ryzyka przegrzania.
• Otwór pod śrubę M10: uniwersalny rozmiar pasujący do typowych zacisków, szyn zbiorczych i aparatury modułowej.
• Wykonanie aluminiowe: lekkość i odporność na korozję, przy jednoczesnej dobrej przewodności elektrycznej – optymalny wybór do połączeń w instalacjach niskiego napięcia.
• Długość 100 mm: wystarczająca długość rurki do pewnego zaciśnięcia i zachowania izolacji, ułatwia prowadzenie przewodu w szafie.
• Szczelna konstrukcja rurowa: zapewnia stabilne położenie przewodu podczas zaciskania, minimalizuje ryzyko deformacji i gwarantuje powtarzalną jakość połączenia.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących złączek kablowych oraz posiada oznaczenie CE. Zastosowany materiał i proces produkcyjny zapewniają zgodność z standardami branży elektrotechnicznej w zakresie przewodności i wytrzymałości mechanicznej.

Zastosowanie

Końcówka oczkowa KRA70/10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodu oraz jego podłączenie do urządzeń, szyn lub aparatury.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach – do podłączenia do szyn zbiorczych oraz zacisków aparatury.
• Łączenie przewodów z wyłącznikami, stycznikami i zabezpieczeniami w obwodach o dużym obciążeniu.
• Instalacje w szafach sterowniczych i automatyce przemysłowej – dla przewodów silnikowych, zasilających i przyłączeniowych.
• Przygotowanie przewodów do montażu w zaciskach śrubowych rozłączników, bezpieczników i listew przyłączeniowych.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia.

Końcówkę zaciska się na odpowiednio przygotowanym (odizolowanym na odpowiednią długość) przewodzie za pomocą praski dobranej do przekroju 70 mm² – zgodnie z instrukcją producenta narzędzia. Po zaciśnięciu należy sprawdzić mechaniczne osadzenie oraz ewentualnie zaizolować miejsce styku rękawem termokurczliwym (jeśli wymaga tego instalacja). Dokręcenie śruby M10 w zacisku powinno odbywać się z momentem podanym w dokumentacji danego urządzenia – zbyt silne dokręcenie może uszkodzić końcówkę lub przewód.

FAQ

• Czy końcówka nadaje się do przewodów miedzianych? Końcówka wykonana jest z aluminium – przeznaczona jest do łączenia przewodów aluminiowych. W przypadku łączenia aluminium z miedzią należy stosować łączniki bimetaliczne oraz zabezpieczenia antykorozyjne.
• Jaką praską zaciskać końcówkę KRA70/10? Końcówka o przekroju 70 mm² wymaga praski z odpowiednią matrycą (lub wkładką) dedykowaną do tulejek aluminiowych o tym przekroju. Zaleca się użycie narzędzi z mechanizmem zapadkowym lub hydraulicznym zapewniającym powtarzalny docisk.
• Czy końcówka jest izolowana? Końcówka rurowa szczelna nie posiada izolacji – po zaciśnięciu należy zastosować rękaw termokurczliwy lub taśmę izolacyjną, jeśli wymaga tego klasa ochronności i środowisko pracy. Sam produkt przewidziany jest do montażu w suchych pomieszczeniach w osprzęcie rozdzielnicy.
